Khối lượng nhiệt vs lưu lượng kế xoáy cho khí nén: Bạn nên chọn loại nào?

TY_TF1 [TY_TF2]

    đo lưu lượng khí nén giúp các nhà máy theo dõi mức tiêu thụ, so sánh các khu vực sản xuất, xác minh các dự án tiết kiệm năng lượng và xác định nhu cầu bất thường. Khi so sánh khối lượng nhiệt với đồng hồ đo lưu lượng xoáy cho khí nén, các kỹ sư nên xem xét Lưu lượng tối thiểu, Kích thước ống, chất lượng không khí, áp suất, nhiệt độ, không gian lắp đặt, đơn vị đầu ra và các yêu cầu bảo trì.

    cả hai công nghệ đều có thể đo khí nén, nhưng chúng sử dụng các nguyên tắc khác nhau. Máy đo khối lượng nhiệt thường được chọn để đo lưu lượng khối lượng trực tiếp và khả năng hiển thị lưu lượng thấp. Đồng hồ đo xoáy thường được xem xét để đo nội tuyến ổn định khi Lưu lượng vẫn nằm trong phạm vi vận tốc quy định. Bộ năng lượng Hoa Kỳ khuyến nghị xem xét Loại đồng hồ, điều hòa không khí, lắp đặt, mất áp suất, độ chính xác, độ lặp lại và độ xoáy.

    Làm Thế Nào khối lượng nhiệt và lưu lượng kế xoáy hoạt động

    một đồng hồ đo lưu lượng nhiệt đo lượng khí chuyển động nhiệt loại bỏ khỏi cảm biến nhiệt. Khi lưu lượng khí nén tăng lên, hiệu ứng làm mát thay đổi và máy phát chuyển đổi mối quan hệ đó thành giá trị dòng chảy khối lượng. Đồng hồ đo nhiệt có sẵn trong các thiết kế nội tuyến và chèn. Đầu dò chèn có thể hữu ích trên các đầu lớn hơn vì chúng tạo ra vật cản hạn chế.

    một đồng hồ đo lưu lượng xoáy sử dụng một cơ thể vô tội vạ, thường được gọi là một thanh shedder, được cài đặt trong đường dẫn dòng chảy. Khi khí nén đi qua nó, các xoáy luân phiên hình thành ở Hạ lưu. Tần số của chúng tỷ lệ thuận với vận tốc dòng chảy, cho phép đồng hồ tính lưu lượng thể tích. Kích thước chính xác rất quan trọng vì đo ổn định phụ thuộc vào sự hình thành xoáy ổn định.

    so sánh khối lượng nhiệt với đồng hồ đo lưu lượng xoáy

    >
    Hệ số lựa chọn nhiệt máy đo lưu lượng khối lượng Máy đo lưu lượng xoáy
    Nguyên lý đo Truyền nhiệt từ cảm biến nhiệt xoáy phía sau thanh shedder
    đầu ra chính Lưu lượng khối trực tiếp Lưu lượng thể tích chủ yếu
    Hiệu suất dòng chảy thấp thường mạnh hơn yêu cầu vận tốc đủ
    Cài đặt nội tuyến hoặc chèn thường nội tuyến
    giảm áp suất thấp với đầu dò chèn Phụ thuộc vào thân máy đo
    chất lượng không khí tiền gửi có thể ảnh hưởng đến phản ứng của cảm biến Chất ngưng tụ và lưu lượng bị xáo trộn
    phương tiện khác chủ yếu là khí Các mẫu phù hợp có thể đo khí, chất lỏng, Và Steam

    so sánh này chỉ là điểm khởi đầu. Phạm vi lưu lượng, kích thước đường, xếp hạng áp suất, giới hạn nhiệt độ, độ chính xác và yêu cầu lắp đặt phải được kiểm tra đối với mẫu đã chọn.

    khi nào nên chọn đồng hồ đo lưu lượng nhiệt

    Đồng hồ đo lưu lượng nhiệt thường là lựa chọn mạnh mẽ hơn khi mục tiêu chính là thấy mức tiêu thụ khí nén thấp và thay đổi nhu cầu. Độ nhạy dòng chảy thấp tốt hơn có thể giúp tiết lộ Mức tiêu thụ tải cơ sở và sử dụng không khí ngoài luồng không mong muốn.

    các ứng dụng điển hình bao gồm đo sáng phụ dây chuyền sản xuất, phân bổ chi phí bộ phận, Nghiên Cứu Hiệu quả năng lượng, Đo chèn trên ống lớn và giám sát sau bảo trì. Máy đo lưu lượng khí nhiệt của jujea thông tin xác định khí nén là một ứng dụng và làm nổi bật Độ nhạy dòng chảy thấp và thiết kế kiểu đầu dò.

    chất lượng không khí vẫn quan trọng. Bình xịt dầu, hơi ẩm, bụi và cặn trên bề mặt cảm biến có thể làm thay đổi sự truyền nhiệt và đo ảnh hưởng. Đồng hồ nên được lắp đặt ở nơi Phù hợp với điều khiển xử lý không khí và ngưng tụ. Thành phần khí cũng phải phù hợp với hiệu chuẩn cấu hình vì các đặc tính nhiệt ảnh hưởng đến mối quan hệ đo. Do đó,

    đo khối lượng nhiệt có thể là điểm khởi đầu phù hợp cho các cơ sở cần:

    • theo dõi sử dụng khí nén của bộ phận hoặc dây chuyền sản xuất;

    • xác định mức tiêu thụ trong thời gian tắt máy;

    • so sánh nhu cầu trước và sau khi cải thiện hiệu quả;

    • đo lưu lượng thấp hơn trên các đường nhánh;

    • lắp đầu dò chèn vào các ống phân phối lớn hơn;

    • Lưu lượng khối lượng đầu ra hoặc dữ liệu tiêu thụ được tiêu chuẩn hóa.

    vẫn nên lựa chọn cuối cùng dựa trên phạm vi đo được của đồng hồ đã chọn và điều kiện khí nén thực tế.

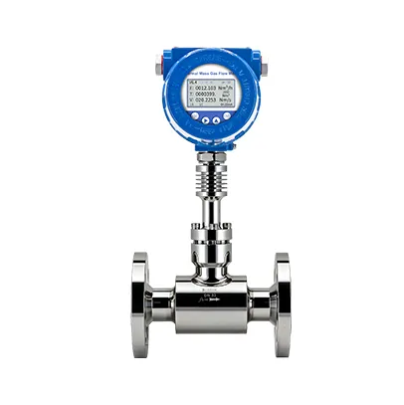

    thermal gas mass flow meters

    khi nào nên chọn đồng hồ đo lưu lượng xoáy

    Đồng hồ đo lưu lượng xoáy có thể là lựa chọn tốt hơn khi nén-lưu lượng khí tương đối ổn định và duy trì trên vận tốc đo được tối thiểu của đồng hồ. Nó thường được xem xét để giám sát nội tuyến vĩnh viễn trên các tiêu đề tiện ích hoặc đường dây quá trình không khí với phạm vi hoạt động có thể dự đoán được.

    công nghệ xoáy cũng có thể phù hợp với các nhà máy sử dụng các dụng cụ tương tự cho khí nén, các loại khí, nước hoặc hơi nước khác. Bởi vì Máy đo xoáy chủ yếu đo lưu lượng thể tích, báo cáo khối lượng hoặc Khối lượng được tiêu chuẩn hóa có thể yêu cầu bù áp suất và nhiệt độ, tùy thuộc vào thiết bị đã chọn và đầu ra cần thiết.

    điều kiện lắp đặt rất quan trọng. Khuỷu tay, van, bộ giảm tốc và các nhiễu loạn ngược dòng khác có thể tạo ra các cấu hình vận tốc xoáy hoặc không đồng đều. Do đó, đồng hồ đo xoáy cần có các phần ống thẳng phù hợp và lắp đặt theo khuyến nghị của nhà sản xuất.

    phép đo xoáy có thể phù hợp khi một dự án yêu cầu:

    • phép đo nội tuyến vĩnh viễn;

    • dòng chảy ổn định trên tiêu đề chính của khí nén;

    • cao vừa phải hoặc ổn định Vận tốc dòng chảy;

    • Công nghệ đo lường cũng có thể phục vụ các phương tiện tiện tiện ích khác;

    • đo lưu lượng thể tích với bù phù hợp;

    • tích hợp vào hệ thống kiểm soát quy trình hiện có.

    không nên chọn Đồng hồ đo xoáy chỉ vì Đường kính ống danh nghĩa khớp với nhau. Lưu lượng tối thiểu đặc biệt quan trọng vì Vận tốc không đủ có thể ngăn chặn sự hình thành xoáy ổn định.

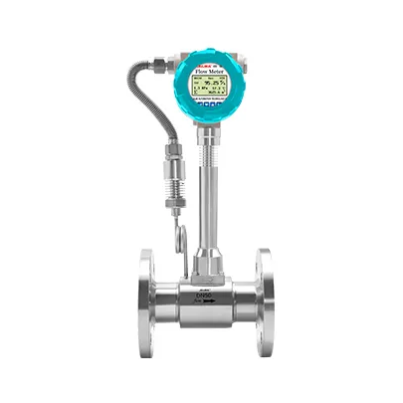

    vortex flow meter

    chất lượng không khí, giảm áp suất và bảo trì

    Hệ thống khí nén có thể chứa dầu, giọt nước, rỉ sét hoặc các hạt. Cảm biến nhiệt có thể cần kiểm tra hoặc làm sạch nếu tiền gửi tích tụ. Đồng hồ đo xoáy không sử dụng cùng một bộ phận làm nóng, nhưng ngưng tụ, rung động nghiêm trọng và dòng chảy không ổn định vẫn có thể ảnh hưởng đến hiệu suất.

    Một Đầu dò nhiệt chèn thường tạo ra vật cản hạn chế. Một đồng hồ đo xoáy chứa một thanh shedder, do đó tổn thất áp suất phụ thuộc vào thiết kế thân máy, kích thước đường dây và lưu lượng vận hành. Kế hoạch bảo trì cũng nên xem xét các yêu cầu truy cập, tắt máy, hiệu chuẩn và chẩn đoán.

    không có công nghệ nào không cần bảo trì trong mọi ứng dụng. Vị trí đồng hồ, xử lý khí nén, khả năng tiếp cận và độ ổn định của quy trình cần được xem xét trước khi lắp đặt. Một đồng hồ được lắp đặt ở hạ lưu Thiết bị xử lý phù hợp có thể gặp các điều kiện hoạt động khác nhau từ một thiết bị được lắp đặt gần máy nén.

    Cách Chọn đồng hồ đo lưu lượng khí nén phù hợp

    trước khi chọn một trong hai công nghệ, cung cấp:

    • Đường kính ống, vật liệu và loại kết nối;

    • tối thiểu, bình thường, và lưu lượng tối đa;

    • áp suất và nhiệt độ vận hành;

    • khô, ướt, bôi trơn, hoặc không khí không dầu;

    • ngưng tụ dự kiến, Bình xịt dầu, bụi hoặc rỉ sét;

    • Có sẵn ống thẳng ngược và xuôi;

    • ưu tiên lắp đặt nội tuyến hoặc chèn;

    • âm lượng thực tế, âm lượng được tiêu chuẩn hóa hoặc đầu ra dòng chảy Khối lượng;

    • Tổng số, báo động, đầu ra Analog và yêu cầu truyền thông;

    • cần giám sát lưu lượng thấp hoặc tải cơ sở.

    Chọn đồng hồ đo lưu lượng khối lượng nhiệt khi hiển thị lưu lượng thấp, đo khối lượng trực tiếp, phạm vi hoạt động rộng, Và đo sáng phụ là ưu tiên.

    Chọn đồng hồ đo lưu lượng xoáy khi lưu lượng ổn định, có đủ vận tốc, ưu tiên đo nội tuyến vĩnh viễn và có thể đáp ứng các điều kiện bù và ống thẳng cần thiết.

    jujea Cung cấp đồng hồ đo lưu lượng khí nhiệt, đồng hồ đo lưu lượng xoáy và các giải pháp đo lưu lượng khí nén. Chia sẻ Kích thước ống, phạm vi lưu lượng, áp suất, nhiệt độ, chất lượng không khí, vị trí lắp đặt, Và yêu cầu đầu ra để ứng dụng có thể được đánh giá xung quanh điều kiện hoạt động thực tế.

    câu hỏi thường gặp

    đồng hồ nào tốt hơn cho mức tiêu thụ khí nén thấp?

    Đồng hồ đo lưu lượng nhiệt nói chung là điểm khởi đầu mạnh hơn vì nó thường cho phép hiển thị tốt hơn ở mức thấp của phạm vi hoạt động. Kích thước chính xác, xử lý không khí và độ sạch của cảm biến vẫn còn quan trọng.

    Máy đo lưu lượng xoáy có thể đo khí nén không?

    vâng. Đồng hồ đo lưu lượng xoáy có kích thước chính xác có thể đo khí nén khi vận tốc, áp suất, nhiệt độ, điều kiện đường ống và các yêu cầu về ống thẳng vẫn nằm trong Thông số kỹ thuật.

    Máy đo khối lượng nhiệt có cần bù không?

    nó trực tiếp đo lưu lượng khối lượng thông qua truyền nhiệt, Nhưng thành phần khí và sự khác biệt giữa điều kiện thực tế và cấu hình vẫn có thể ảnh hưởng đến hiệu suất.

    Công nghệ nào tạo ra tổn thất áp suất ít hơn?

    một máy đo khối lượng nhiệt chèn thường tạo ra vật cản hạn chế. Một đồng hồ đo xoáy bao gồm một thanh shedder, do đó tổn thất áp suất phụ thuộc vào thân, kích thước và lưu lượng hoạt động của nó.

    cần thông tin gì để lựa chọn?

    cung cấp kích thước ống, phạm vi lưu lượng, áp suất, nhiệt độ, không khí Chất lượng, thiết bị xử lý, ảnh lắp đặt, Chiều dài ống thẳng, đơn vị cần thiết và tín hiệu liên lạc.
