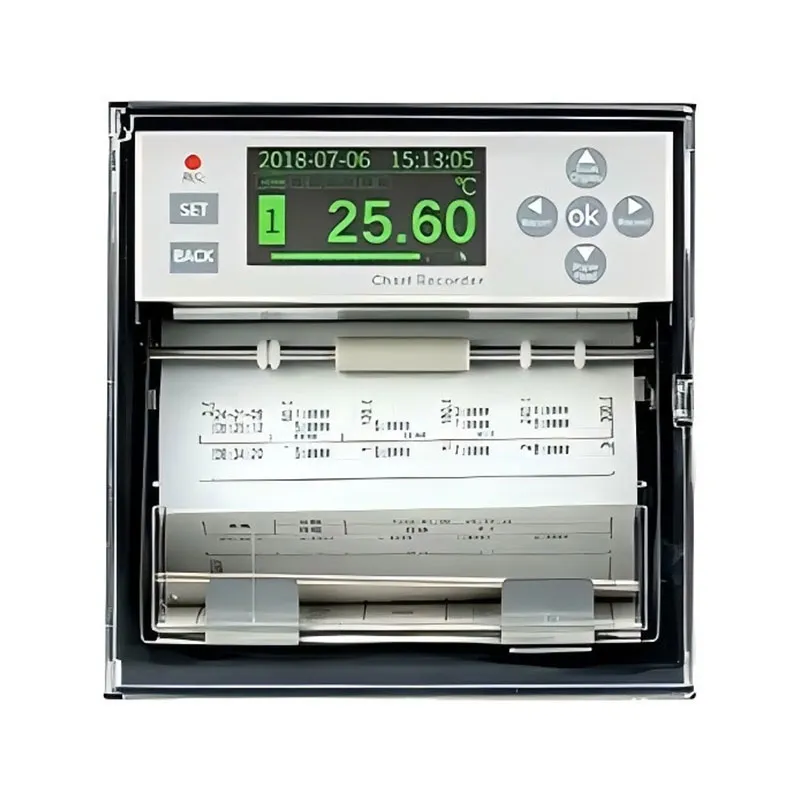

Máy ghi biểu đồ gt11r

Máy Ghi biểu đồ giấy công nghiệp gt11r Hỗ trợ 12 kênh tín hiệu phổ quát, in nhiệt cho các đường cong/dữ liệu. Màn hình OLED được trang bị, 6 báo động Rơle, xuất khẩu USB và modbus RS485, được sử dụng rộng rãi để ghi lại quy trình nhiệt độ/áp suất.

Các tính năng của máy ghi biểu đồ gt11r

đầu vào tín hiệu phổ thông 12 kênh, Tương thích với 4-20mA, điện áp, PT100 và tất cả các cặp nhiệt điện tiêu chuẩn
Màn hình OLED thời gian thực độ nét cao, hỗ trợ xem kênh theo chu kỳ và xem trước tham số
Ba chế độ in: đường cong/dữ liệu/hỗn hợp; Tốc độ giấy có thể điều chỉnh 10-450 mm/h
sáu đầu ra báo động Rơ Le độc lập cho tín hiệu bất thường giới hạn HH/h/LL/L
Bộ cấp nguồn 24VDC tích hợp cho các máy phát điện Trường trực tiếp
Lưu trữ dữ liệu ngoại tuyến trên ổ đĩa flash USB, hỗ trợ phát lại và xuất đường cong Lịch Sử
RS485 tiêu chuẩn Truyền Thông modbus rtu cho liên kết hệ thống máy tính phía trên
đầu ra truyền tải 4-20mA 6 kênh để khớp thiết bị thứ cấp
Hiệu chỉnh tuyến tính đa điểm và lọc kỹ thuật số để ổn định tín hiệu đo dao động
cài đặt nhúng Bảng điều khiển 144 × 144 tiêu chuẩn, bộ nguồn AC/DC kép Các tùy chọn

Thông số kỹ thuật của máy ghi biểu đồ gt11r

kênh đầu vào	12 kênh
Thời gian lấy mẫu	1 giây
ghi âm giấy in nhiệt công nghiệp gấp gọn	, rộng 120mm, dài 8 mét
Tốc độ nạp giấy	10 ~ 450 mm/h
nguồn điện	100 ~ 240VAC 50 ~ 60Hz / 24VDC ± 10% 45W
môi trường làm việc	-10 ~ 60 ℃ / 0 ~ 85% RH (không ngưng tụ)
Thời gian khởi động	30 phút sau khi bật nguồn
cài đặt	trong nhà, gắn bảng điều khiển, độ nghiêng phía sau <30 độ so với mặt phẳng ngang
Độ dày của bảng lắp đặt	2 ~ 12mm
Trọng lượng dụng cụ	Xấp xỉ 3kg
Kích thước dụng cụ	144 (rộng) x 144 (cao) x 233 (Sâu)
môi trường lưu trữ	-20 ~ 80 ℃ / 0 ~ 85% RH (không ngưng tụ)
Rơle	thường mở, 250VAC 3A, 30VDC 3A (tải điện trở)
Sản lượng phân phối điện	24VDC ± 10% 60mA
Độ lệch nguồn cấp giấy	tối đa 2mm
