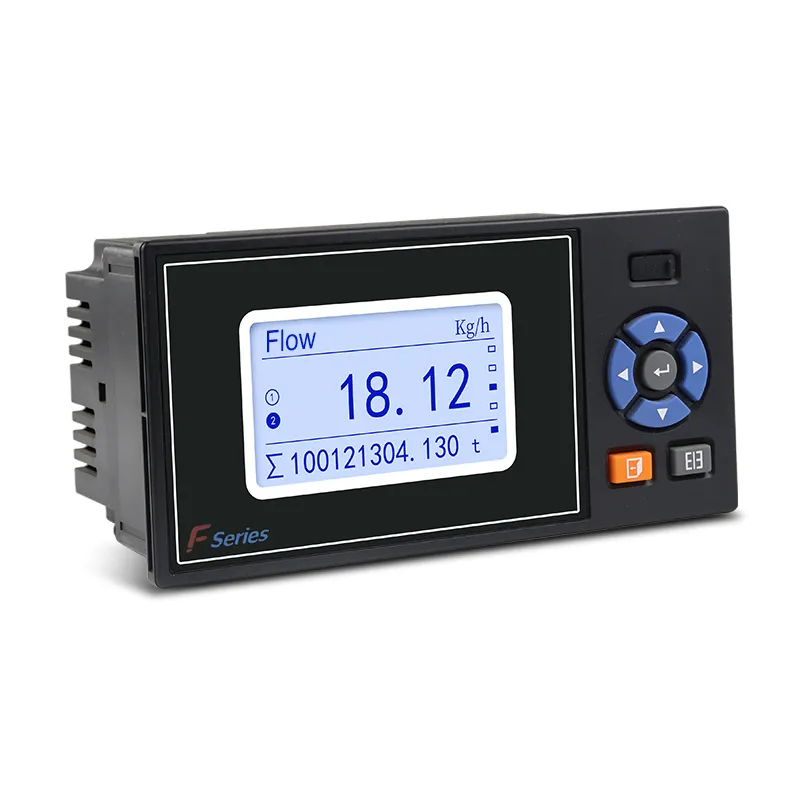

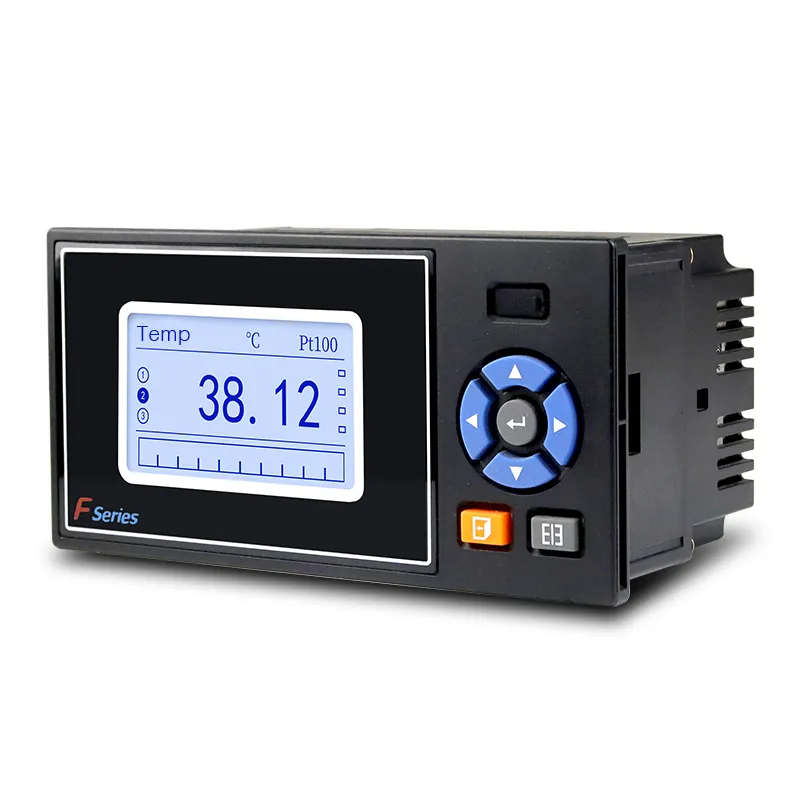

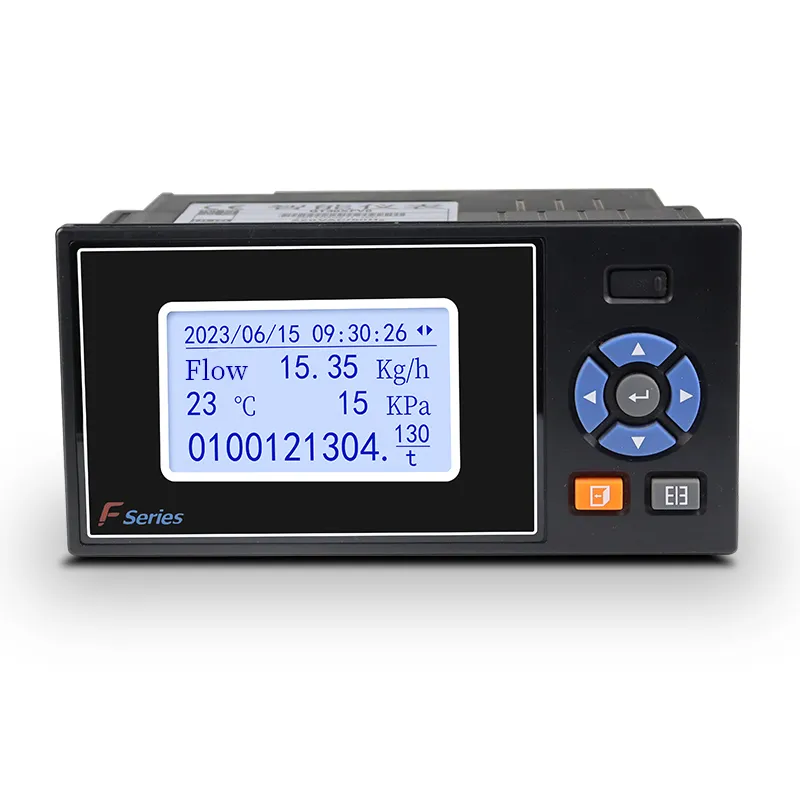

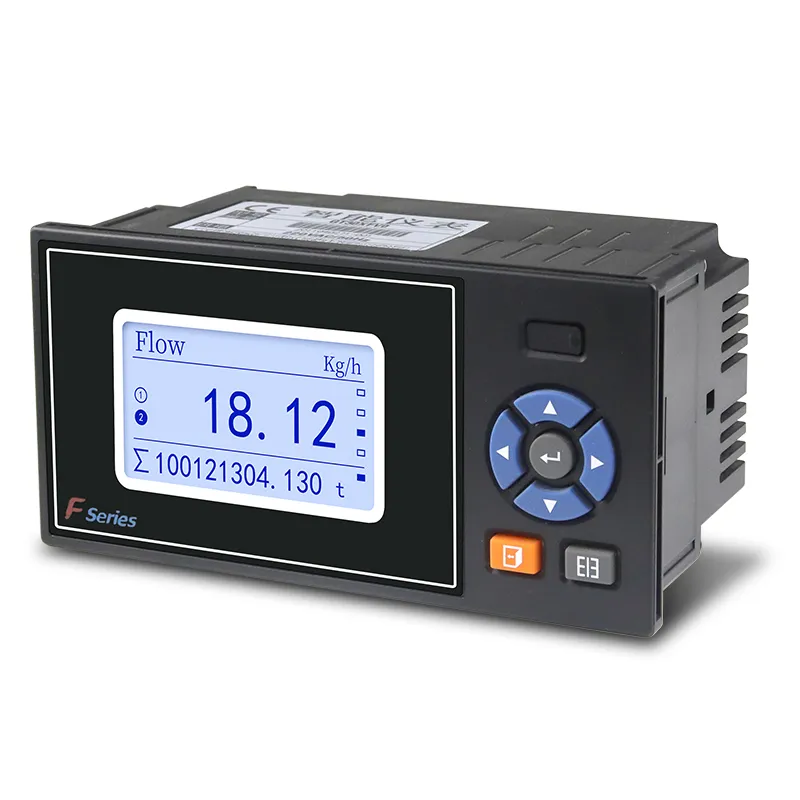

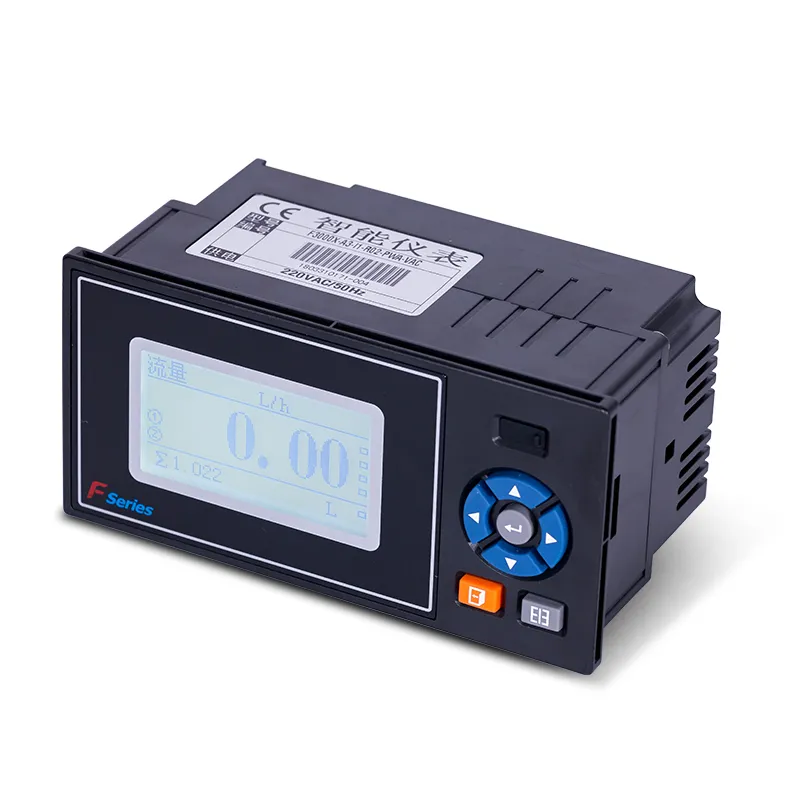

Bộ tổng lưu lượng gt30xf

Bộ tổng lưu lượng thông minh gt30xf sử dụng chip ARM, hỗ trợ lưu lượng xung/4-20mA & tín hiệu Nhiệt Độ PT100. Nó nhận ra bù áp suất hơi nước/khí, lưu trữ báo cáo thay đổi/hàng ngày, với modbus RS485 để đo lưu lượng công nghiệp.

Các tính năng của Bộ tổng lưu lượng gt30xf

lõi ARM Cortex-M3 hiệu suất cao, độ chính xác đo cao ± 0.2% FS
đầu vào đa tín hiệu: xung, lưu lượng 4-20mA, tín hiệu nhiệt độ và áp suất PT100
thuật toán bù chất lỏng chuyên nghiệp cho hơi nước, khí tự nhiên và khí thông thường
Tích hợp bù khẩn cấp nếu tín hiệu nhiệt độ/áp suất không tránh được tổn thất tính toán
Lưu trữ dữ liệu hoàn chỉnh: báo cáo tích lũy ca/hàng ngày/Hàng tháng/hàng năm, Nhật Ký tắt nguồn
sao lưu đĩa USB để xuất tất cả các bản ghi đo sáng và thông số cấu hình
Nhiều giao tiếp: RS485/RS232 modbus rtu, hỗ trợ chức năng in Thời gian
lên đến 3 đầu ra báo động Rơle cho lưu lượng cao/thấp, ngưỡng nhiệt độ và áp suất
Chế độ xem gỡ lỗi tín hiệu thô trên màn hình để hiệu chỉnh và khắc phục sự cố trường nhanh
gắn bảng điều khiển nhúng, bộ nguồn AC/DC điện áp rộng cho các khu công nghiệp khác nhau

Thông số kỹ thuật của gt30xf Flow totalizer

màn hình		128*64 chấm (LCD)
Độ chính xác		Độ chính xác hiển thị và đo lường: ± 0.2% F.S.
Bộ xử lý		Lõi RISC ARM Cortex-M3 32 bit hiệu suất cao
chức năng nhập	kênh lưu lượng	tín hiệu Analog: 4-20mA, 0-10ma, v. v.; tín hiệu tần số: Fr (Phạm vi: 0.0-5000.0Hz, mức thấp <1V, mức cao ≥ 5V)
	kênh nhiệt độ	4-20mA, 0-10ma, PT100, vv
	kênh áp suất	4-20mA, 0-10ma, V. v.
Chức năng đầu ra	đầu ra phân phối	cung cấp 1 bộ (F12) bộ nguồn cảm biến 24VDC 12VDC và 2 bộ (Q24, P24), dòng điện đầu ra tối đa trên mỗi kênh 30mA
	đầu ra truyền	Hỗ trợ 1 kênh đầu ra truyền Dòng Tiêu Chuẩn (nguồn tùy chọn), công suất tải 500Ω (max)
	đầu ra Rơ Le	Hỗ trợ tối đa 3 kênh đầu ra Rơ Le, xếp hạng liên hệ 3A @ 250VAC/3A @ 30VDC, Có thể cấu hình báo động cao-cao, cao, thấp, thấp-thấp
Giao diện liên lạc		RS232C hoặc RS485, hỗ trợ giao thức modbus rtu, tốc độ truyền (1200, 2400, 4800, 9600)
sao lưu và chuyển báo cáo		Hỗ trợ giao thức USB2.0, hỗ trợ truyền báo cáo tích lũy qua đĩa U từ 1g đến 32G
Nguồn điện		Nguồn điện xoay chiều 220VAC/50Hz Mặc định cung cấp, hỗ trợ nguồn điện 24VDC hoặc 12VDC DC (Vui lòng ghi rõ khi đặt hàng nguồn điện một chiều)
môi trường làm việc		Nhiệt độ hoạt động: 0 ~ 50 ℃ (tránh ánh nắng trực tiếp) Độ ẩm hoạt động: 0 ~ 85% r.h (không ngưng tụ) Độ cao:<2000 mét
Trọng lượng tịnh dụng cụ		≤ 1.0kg
ngôn ngữ		Song Ngữ Tiếng Trung và tiếng anh

sơ đồ tổng lưu lượng gt30xf

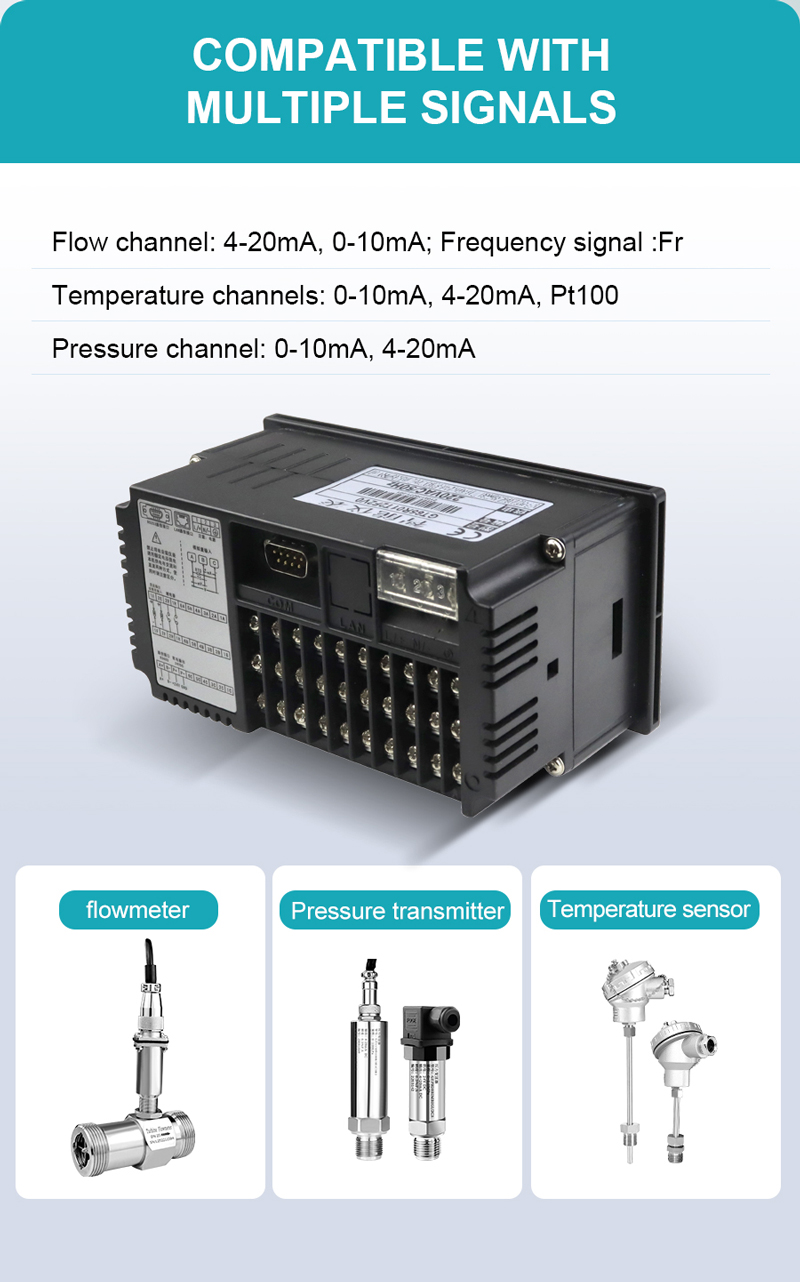

GT30XF Flow Totalizer for Industrial Instrumentation and Control

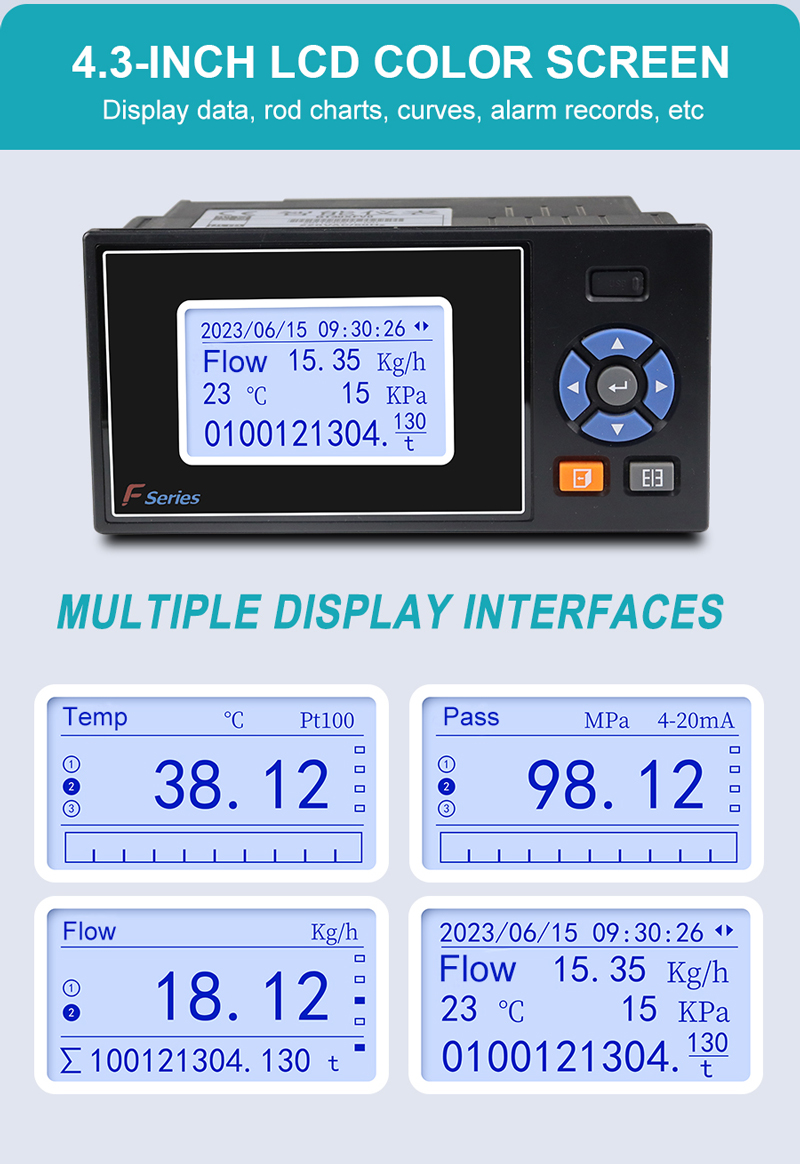

GT30XF Flow Totalizer for Instrumentation and Process Control
