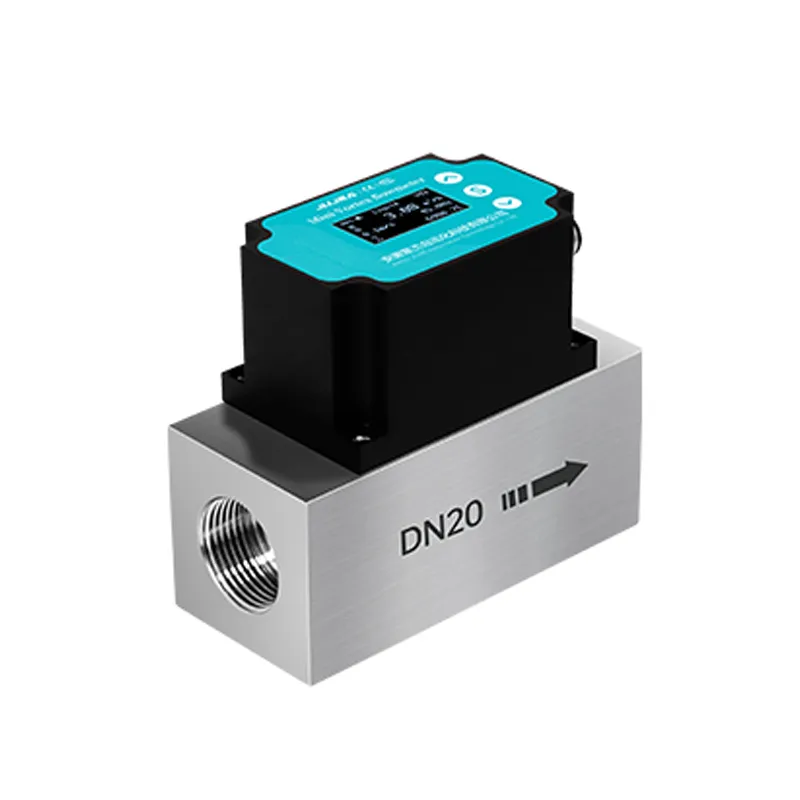

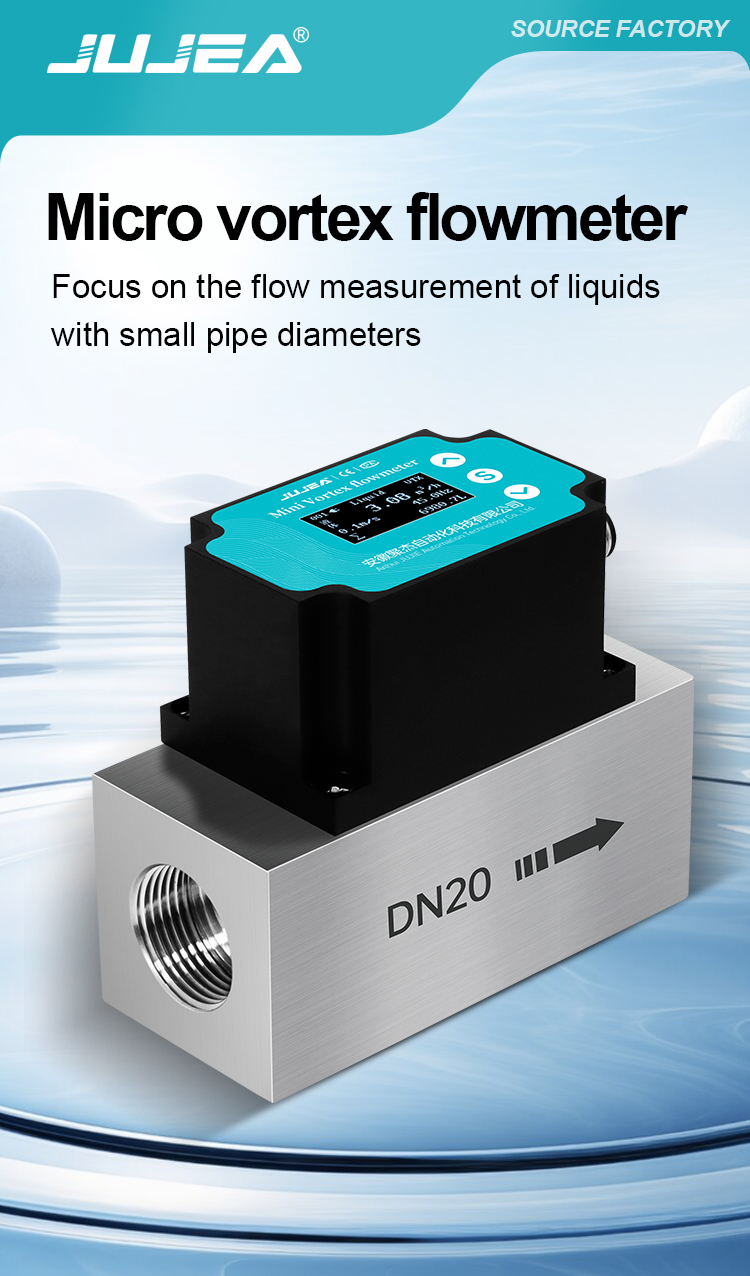

Lưu lượng kế xoáy siêu nhỏ

Máy đo lưu lượng xoáy thu nhỏ ludc sử dụng cảm biến áp điện và thân bằng thép không gỉ cho các đường ống nhỏ. Nó đo khí & chất lỏng với độ chính xác ± 1.5%, hỗ trợ modbus 4-20mA và RS485 cách ly để theo dõi dòng chất lỏng siêu nhỏ.

Features of Micro Vortex Flow Meter

Mini DN8/12/15 small-caliber design, NPT male thread compact connection
Piezoelectric detection, no moving parts, low pressure loss, minimal maintenance
±1.5 measurement accuracy, independent of medium density & viscosity

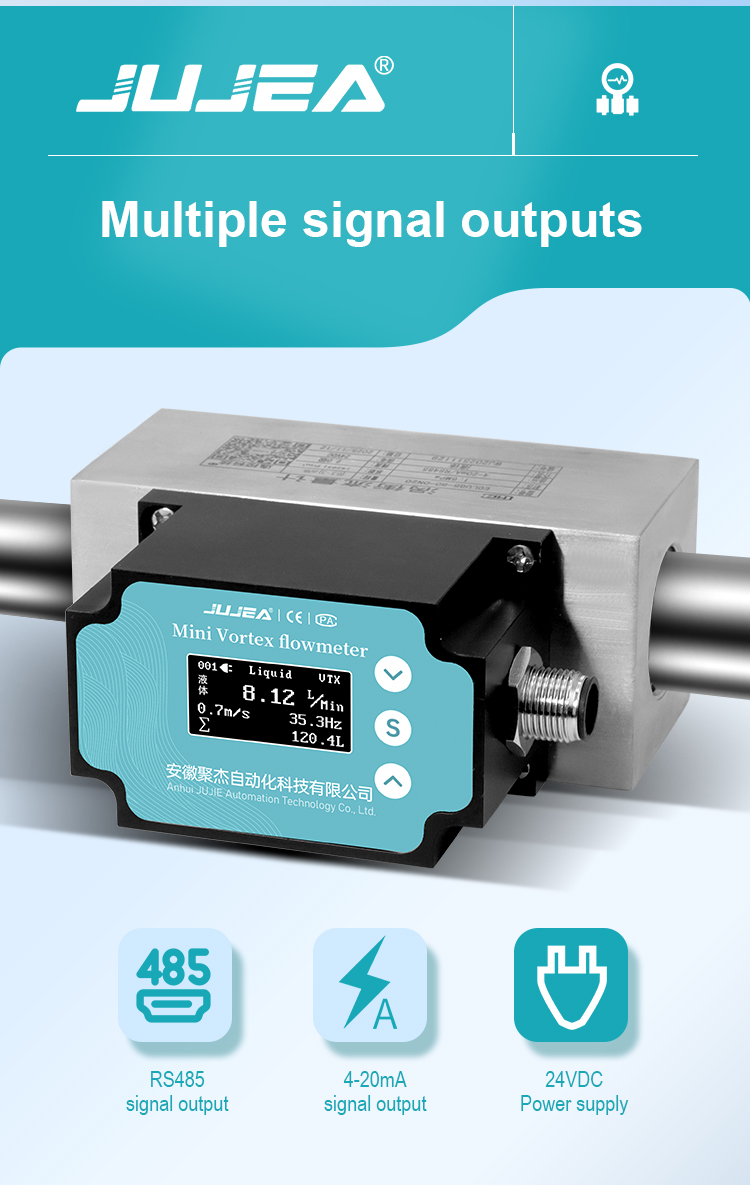

Dual isolated output: 4-20mA analog + RS485 Modbus RTU communication

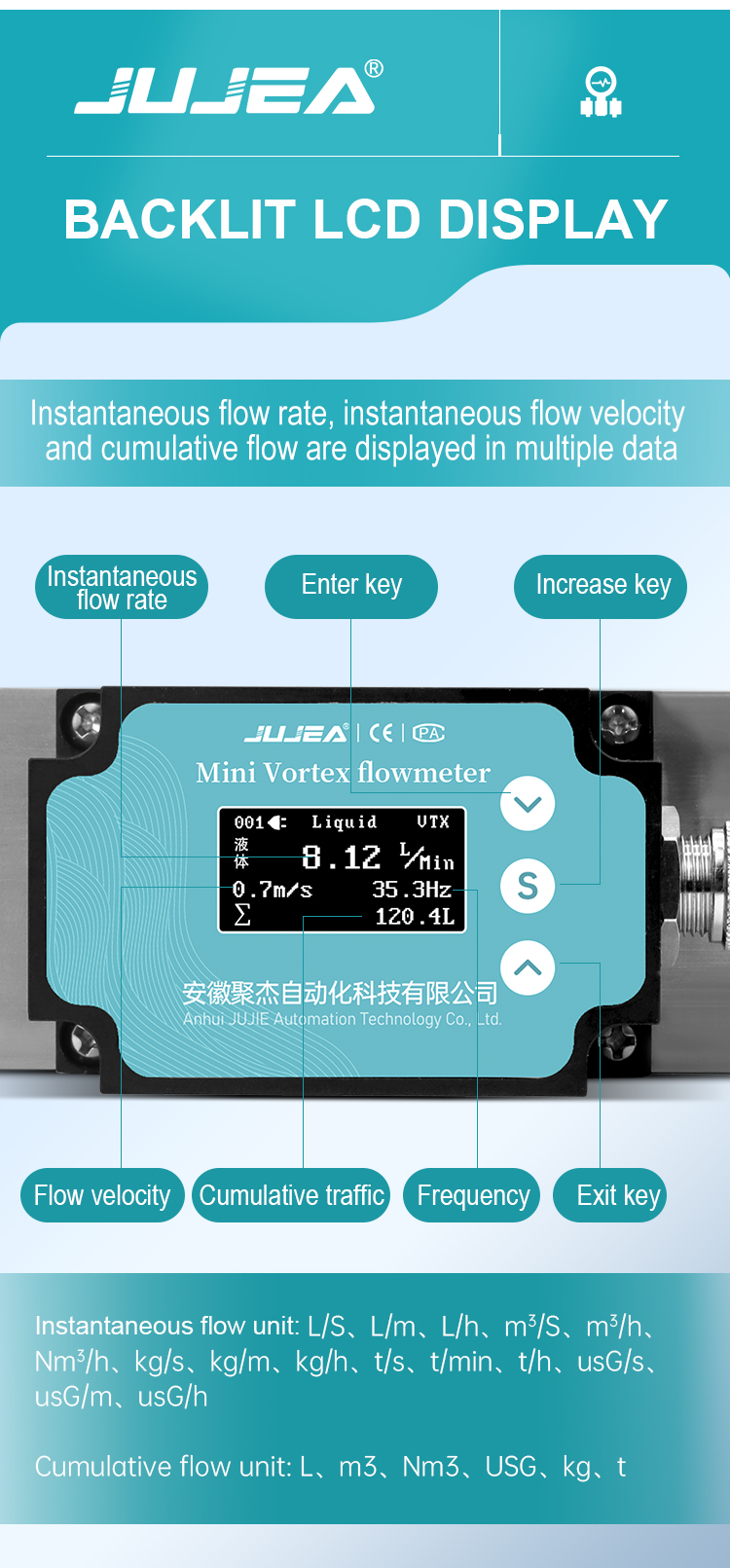

LCD bilingual display, shows instantaneous & cumulative flow values
Adjustable damping and small signal cut-off to eliminate zero drift
IP65 protection, DC24V power supply, integrated compact structure
Configurable flow unit, density & temperature-pressure compensation parameters
Password-locked menu to avoid unauthorized parameter modification

Specification of Micro Vortex Flow Meter

Nominal Diameter (mm)	DN8	DN10	DN15	DN20	DN25
Flow Range (m³/h)	/	/	0.2~6	0.3~9	0.5~15
Critical Flow (m³/h)	/	/	0.35	0.6	0.8
Measuring Medium and Temperature	Liquid; ≤80℃
Pressure Rating	1.6MPa

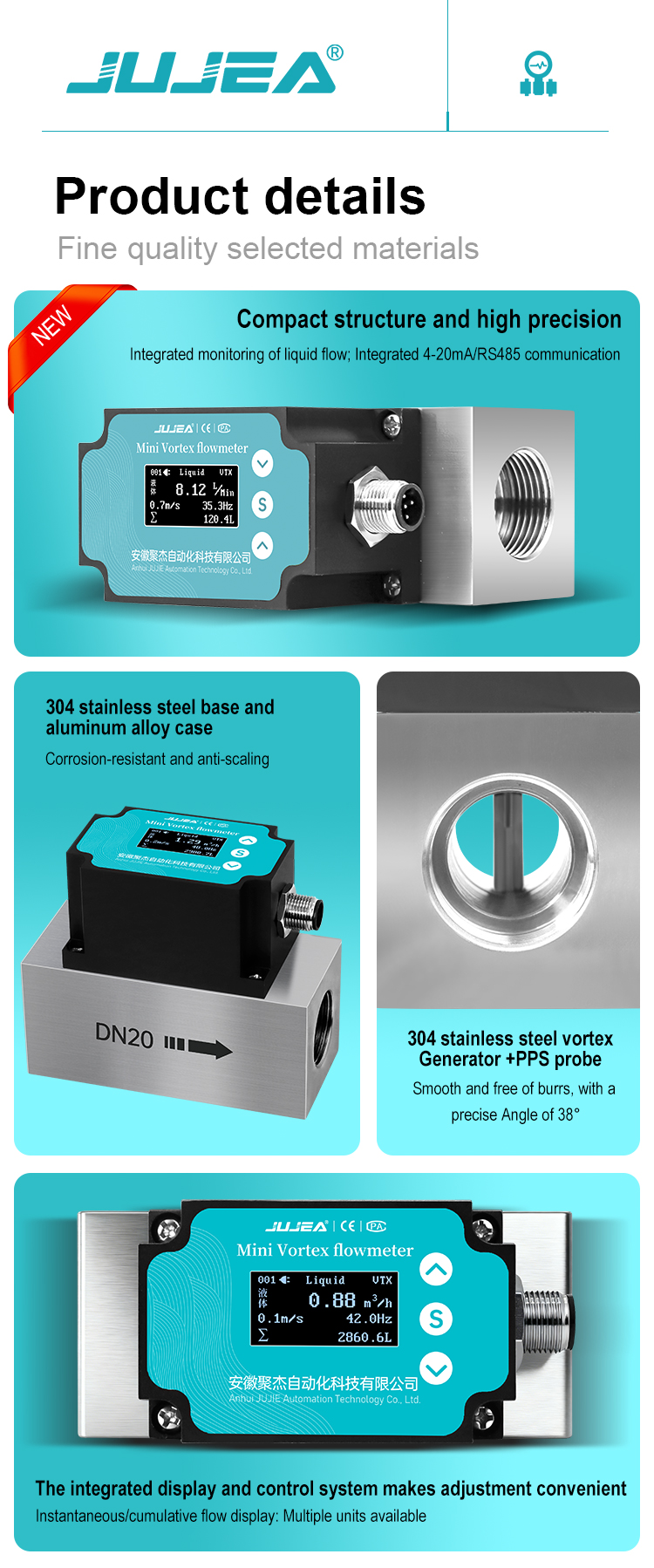

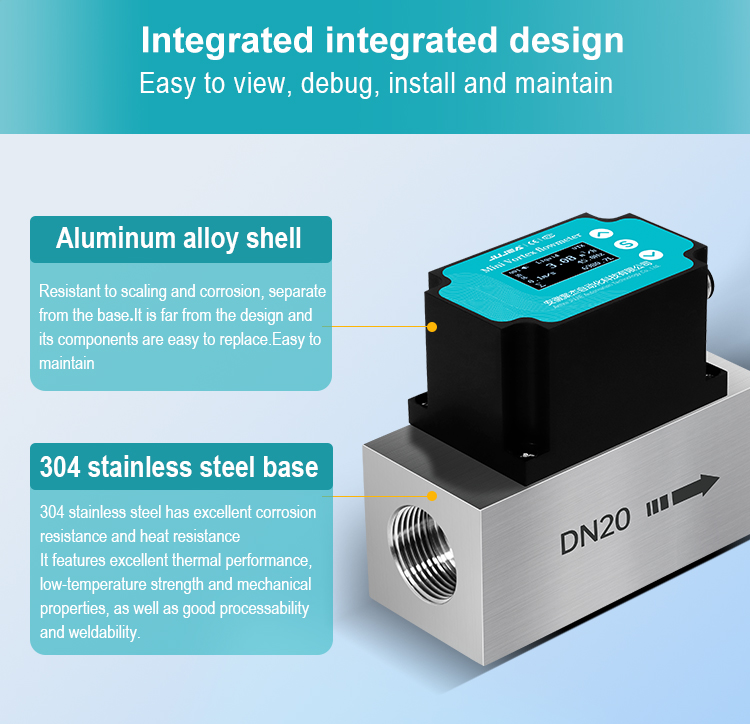

Material	Valve body: 304; Sensor: PPS; Display housing: Aluminum
Accuracy	±1.5%		±2.0%		±3.0%
Turndown Ratio	10:1		20:1		30:1
Power Supply	12~24VDC
Output	4-20mA & RS485
Protection Class	IP65
Environmental Conditions	-20~55℃; Relative humidity: 5~95%; Atmospheric pressure: 86~106Kpa
Display	LCD Display
Electrical Interface	5-pin Aviation Plug
Connection Method	G1/4	G3/8	G1/2	G3/4	G1

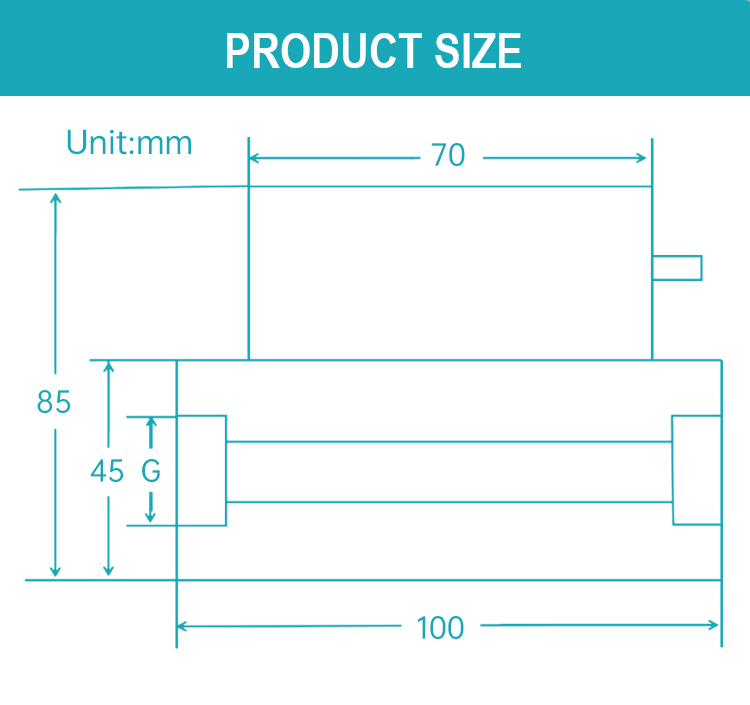

Total Length/Total Height (mm)	Total length: 100; Total height: 85/45

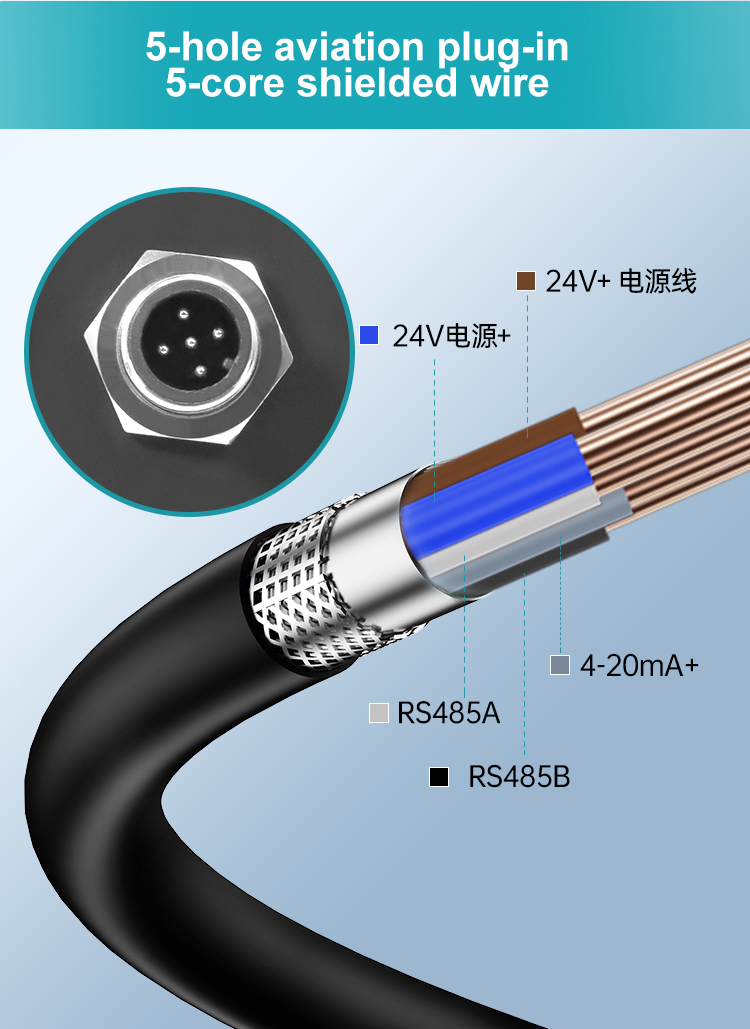

Wiring	Brown: 24V+, Blue: 24V-, Gray: 4~20mA+, White: A, Black: B
