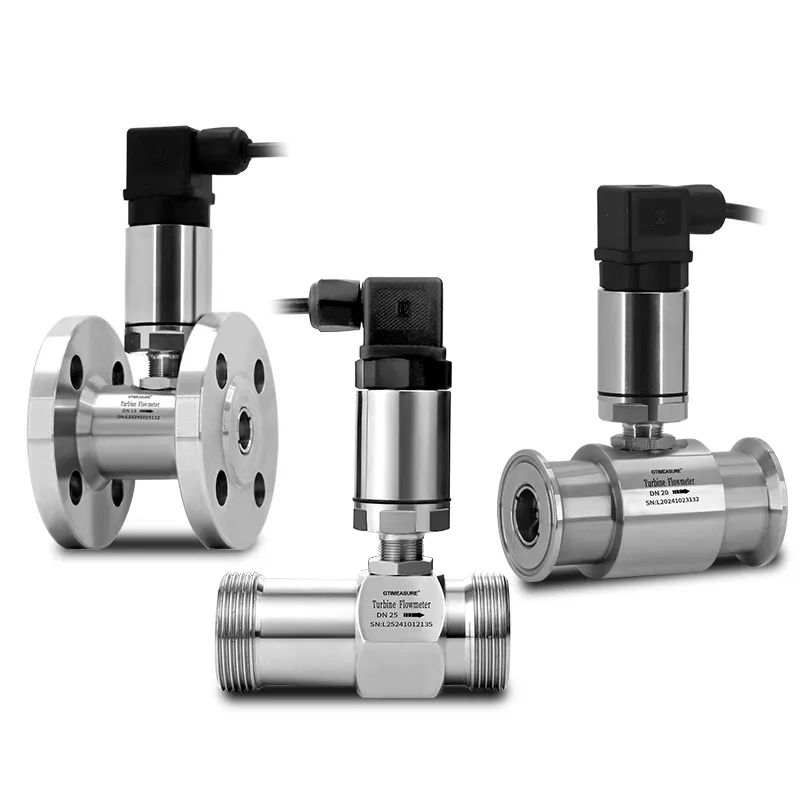

Đồng hồ đo lưu lượng tuabin lỏng ren có kết nối ren nhỏ gọn cho DN4-DN80 đường ống, với thân bằng thép không gỉ Cung cấp phép đo độ chính xác cao của chất lỏng có độ nhớt thấp sạch. Sản phẩm hỗ trợ đầu ra tín hiệu xung và 4-20mA, Hart và RS485, lý tưởng cho việc đo đường ống dẫn dầu, nước và dung môi nhỏ.
Cấu trúc ren kích thước nhỏ gọn, phù hợp cho việc lắp đặt đường ống hẹp DN4 ~ DN50.
Độ chính xác cao và khả năng lặp lại tốt cho môi trường chất lỏng sạch, có độ nhớt thấp.
Các bộ phận làm ướt bằng thép không gỉ với độ mềm tốt Chống ăn mòn.
gắn ren thuận tiện mà không cần hàn mặt bích phức tạp.
nhiều đầu ra tín hiệu: xung, 4-20mA và RS485 tùy chọn.
tổn thất áp suất nhỏ, nhẹ và dễ tháo lắp để bảo trì.
Thiết kế chống cháy nổ tùy chọn cho nhiên liệu hóa học nhỏ Đường ống.
| phương tiện đo | không tạp chất, chất lỏng có độ nhớt thấp, không ăn mòn mạnh | |||
| tiêu chuẩn thực thi | Cảm biến lưu lượng tuabin (JB/T9246-2016) | |||
| Quy định xác minh | Lưu lượng kế tuabin (JJG1037-2008) | |||
| Cỡ nòng của thiết bị và phương thức kết nối | Loại kết nối ren: DN4-DN50 | |||
| Thông số chỉ | Thông số kỹ thuật thông thường | ren ống Anh (ren ngoài) | ||
| Thông số kỹ thuật khác | ren trong, ren hình cầu, ren NPT, v. v. | |||
| Lớp chính xác và độ lặp lại tương ứng | Lớp chính xác * 1 | ± 1% r | ± 0.5% r | ± 0.2% R (yêu cầu tùy chỉnh) |
| Độ lặp lại | ≤ 0.33% | ≤ 0.17% | ≤ 0.07% | |
| tỷ lệ phạm vi | 6:1, 10:1, 20:1 | |||
| Điều kiện xác minh | Thiết bị xác minh | THiết bị xác minh lưu lượng chất lỏng Phương pháp đo tiêu chuẩn; phương pháp Khối lượng tĩnh Thiết bị xác minh lưu lượng chất lỏng | ||
| Điều kiện môi trường | nhiệt độ môi trường: 20oC; độ ẩm tương đối: 65% | |||
| Điều kiện hoạt động | nhiệt độ trung bình | Tiêu chuẩn: -20 ℃ ~ 80 ℃; t: -40 ℃ ~ 180 ℃ | ||
| nhiệt độ môi trường | -20 ℃ ~ 60 ℃ | |||
| Độ ẩm tương đối | 5% ~ 90% | |||
| áp suất khí quyển | 86kpa ~ 106kpa | |||
| Chức năng đầu ra | tín hiệu đầu ra | tín hiệu xung, tín hiệu 4-20mA | ||
| đầu ra truyền thông | Truyền thông RS485, giao thức Hart | |||
| Nguồn điện làm việc | Nguồn điện bên ngoài | + 24VDC, phù hợp với đầu ra 4-20mA, Đầu ra xung, RS485, vv | ||
| Nguồn điện bên trong | cm0, CM4 (1 Bộ pin lithium 3.6V 19ah) | |||
| Giao diện đường tín hiệu | Loại N | Đầu nối hirschmann din43650 hoặc phích cắm hàng không cx165p | ||
| Full Series | Khóa chống nước bằng kim loại ren trong M20 × 1.5 | |||
| Loại chống cháy nổ | exdiic t6 GB | |||
| cấp bảo vệ | IP65 trở lên (có thể tùy chỉnh) | |||
