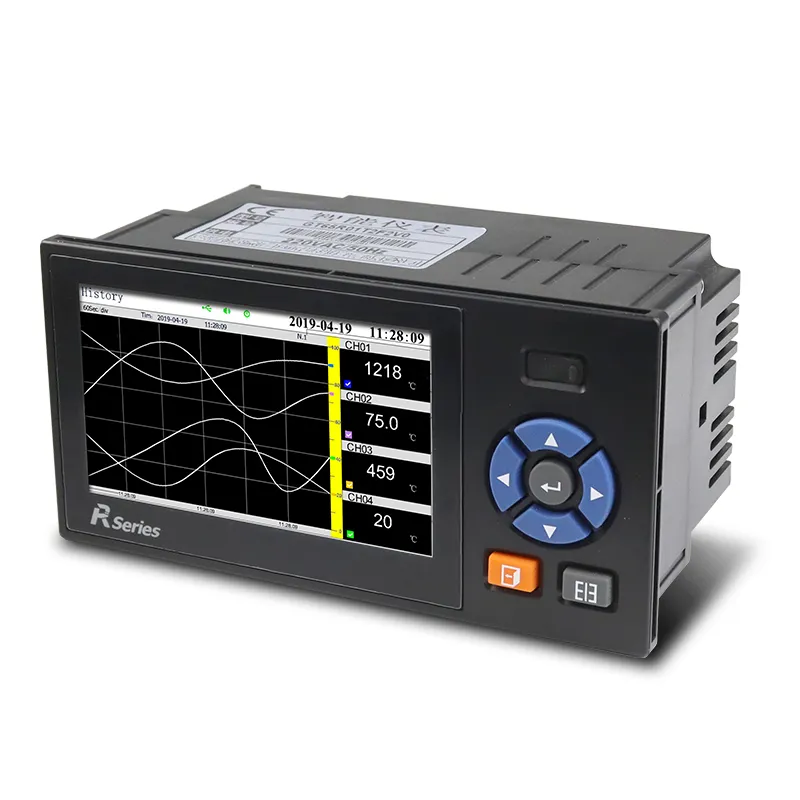

Máy ghi dữ liệu gt65r

Máy ghi dữ liệu không giấy nhỏ gọn gt65r với màn hình TFT màu 4.3 inch, tối đa 6 kênh đầu vào đa năng, hỗ trợ thu thập đa tín hiệu, lưu trữ tích hợp, giao tiếp RS485/RS232, xuất dữ liệu USB và in tùy chọn để theo dõi nhiệt độ và lưu lượng.

Các tính năng của máy ghi dữ liệu gt65r

Kích thước bảng điều khiển 160 × 80mm nhỏ gọn với màn hình LCD TFT màu thật 4.3 inch, các phím điều hướng vật lý trực quan cho thao tác đơn giản
lên đến 6 kênh Analog cách ly hoàn toàn phổ biến, Tương thích với TC, PT100, 4-20mA, MV, tín hiệu xung và điện áp

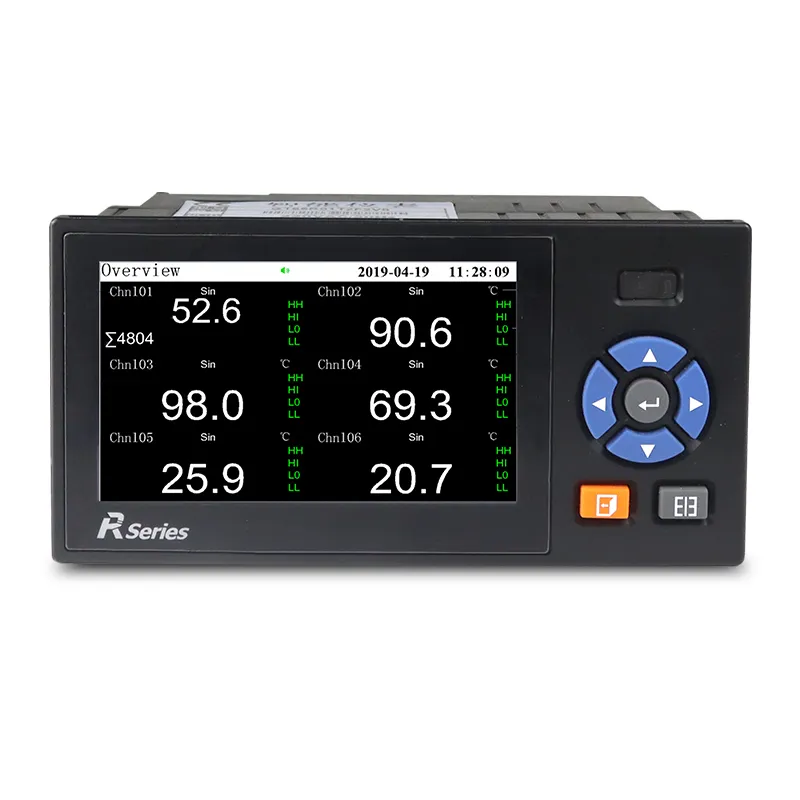

nhiều giao diện hiển thị: Tổng quan số, biểu đồ thanh, đường cong xu hướng thời gian thực & Lịch Sử, Trang báo cáo dòng chảy độc lập
Cấu hình đầu ra phong phú: Báo động Rơle 2 × 3A, truyền tín hiệu analog 4-20mA kép, bộ nguồn phát 24VDC tích hợp
Giao tiếp nối tiếp kép: RS485 modbus rtu RS232, hỗ trợ kết nối với PC và máy in micro ngoài tùy chọn
Lưu trữ cục bộ hàng loạt, lưu hồ sơ vĩnh viễn, nhật Ký báo động và bản ghi tắt nguồn có bảo vệ dữ liệu tắt nguồn
đĩa flash USB sao lưu ngoại tuyến, Xuất dữ liệu lưu lượng và nhiệt độ dưới dạng tệp để phân tích phần mềm PC
mô-đun tính toán lưu lượng chuyên nghiệp, hỗ trợ khí đốt, hơi nước, nhiệt độ chất lỏng & bù áp suất và thống kê tích lũy
Hệ thống đa ngôn ngữ (tùy chọn hệ thống Tiếng Trung/Tiếng Anh, tiếng Nga) đối với các dự án công nghiệp ở nước ngoài
Nguồn điện phổ biến AC/DC phạm vi rộng (220VAC / 12/24VDC), thân máy nhẹ dưới 1kg, lắp đặt tủ dễ dàng
cơ quan mật khẩu đa cấp (nhà điều hành & quản trị viên), ngăn chặn việc sửa đổi trái phép các thông số hiệu chuẩn và lưu lượng
máy in nhiệt ngoài tùy chọn để nhận ra việc in thời gian tự động dữ liệu thời gian thực và các đường cong lịch sử

Thông số kỹ thuật của bộ ghi dữ liệu gt65r

4.3 inch

hiển thị
kênh đầu vào	tối đa. Đầu vào analog đa năng 6 kênh
Chức năng đầu vào	Đầu vào điện áp: 0-5V, 1-5V, 0-20mv, 0-100mv
	Đầu vào hiện tại: 0-10ma, 4-20mA, 0-20ma
	Đầu vào điện trở: Res, điện trở nhiệt: PT100/cu50/G53/cu100/BA1/BA2
	cặp nhiệt điện: S, B, K, t, R, E, n, J, pyrometer bức xạ: F1, F2
	vonfram-rhenium: WRe3-25, WRe5-26. Cần có tùy chỉnh cho các đầu vào tín hiệu khác (chẳng hạn như D1/P1, v. v.)
Chức năng đầu ra	đầu ra phân phối Điện: phân phối Điện cách ly 1 kênh cho máy phát + 24VDC, phân phối điện <60mA
	đầu ra truyền: Đầu ra dòng 4-20mA 2 kênh, dành cho thiết bị hiển thị hoặc thiết bị thu nhận DCS/PLC
	Đầu ra cảnh báo Rơ Le: Đầu ra cảnh báo Rơ Le 2 kênh, có thể cấu hình cho giới hạn trên, giới hạn trên, giới hạn dưới, Báo động giới hạn dưới
Bộ xử lý	Sử dụng lõi RISC ARM Cortex-M3 32 bit hiệu năng cao, để thu thập tín hiệu đa kênh, ghi âm, hiển thị và báo động
Giao diện truyền thông & in ấn	Giao diện truyền thông: RS232C và RS485 tùy chọn, hỗ trợ giao thức modbus rtu
Giao diện truyền thông & in ấn	Giao diện in: RS232C kết nối trực tiếp với máy in siêu nhỏ, tốc độ truyền 1200
Chức năng ghi	Dung lượng ghi: 64/128/192/248Mb (có thể lựa chọn Dung lượng đèn Flash)
	Khoảng thời gian ghi: 1 giây đến 240 giây, tổng cộng 11 tùy chọn: 1/2/4/8/12/24/36/60/120/180/240 GIÂY
	Thời gian ghi: liên quan đến Dung lượng bộ nhớ flash, điểm đầu vào và khoảng thời gian ghi, công thức như sau: (đơn vị của giá trị thay thế phải phù hợp với đơn vị trong công thức) ngày ghi = (Dung lượng Flash (Mb) × 1024 × 1024 × khoảng thời gian ghi (Giây))/(Số kênh × 16 × 24 × 3600)
Nguồn điện	Nguồn điện 220VAC; nguồn điện 12VDC, 24VDC
môi trường làm việc	Nhiệt độ: 0 ~ 50 ° C (tránh ánh nắng trực tiếp) Độ ẩm tương đối: 0 ~ 85% r.h (không ngưng tụ) Độ cao:<2000m

Sơ Đồ Bộ ghi dữ liệu gt65r

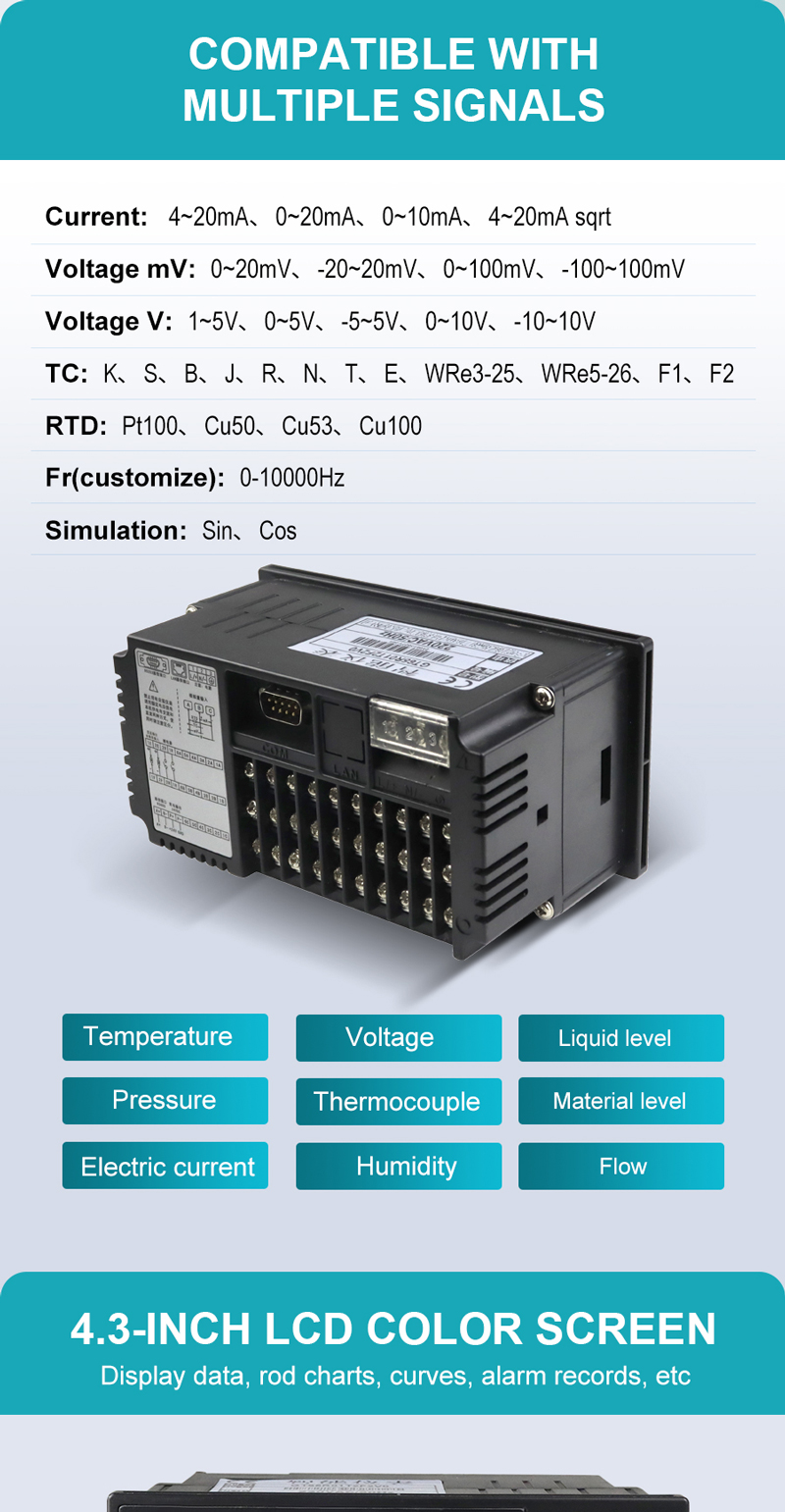

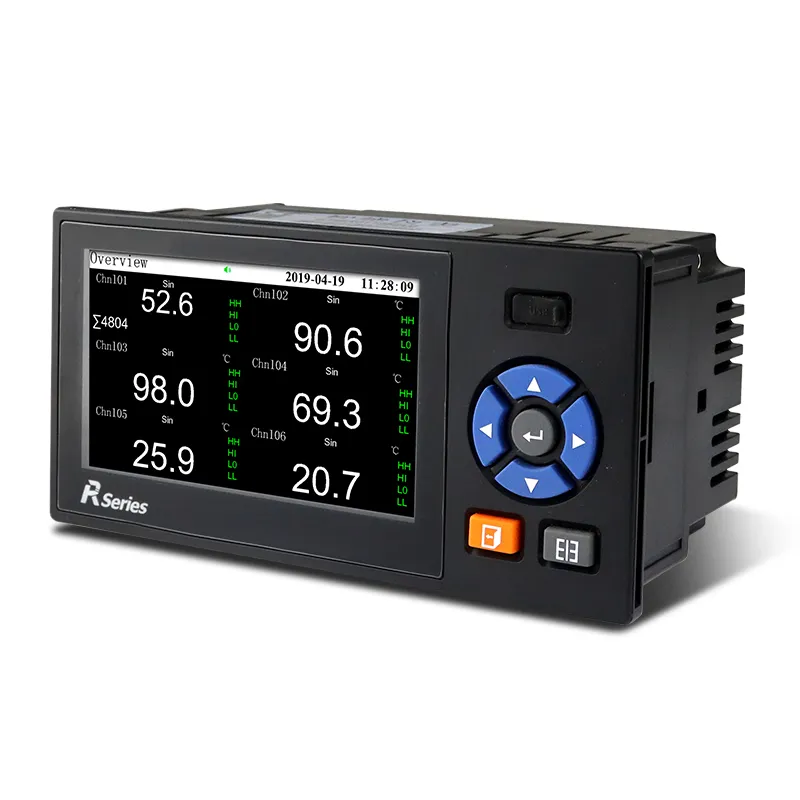

Gt65r Data Logger for Process and Instrumentation

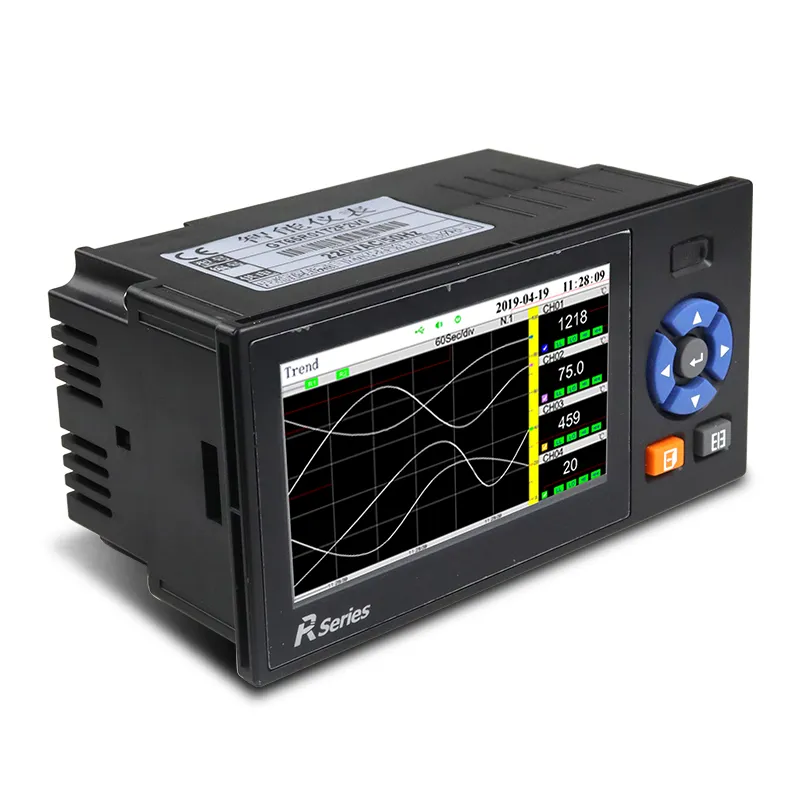

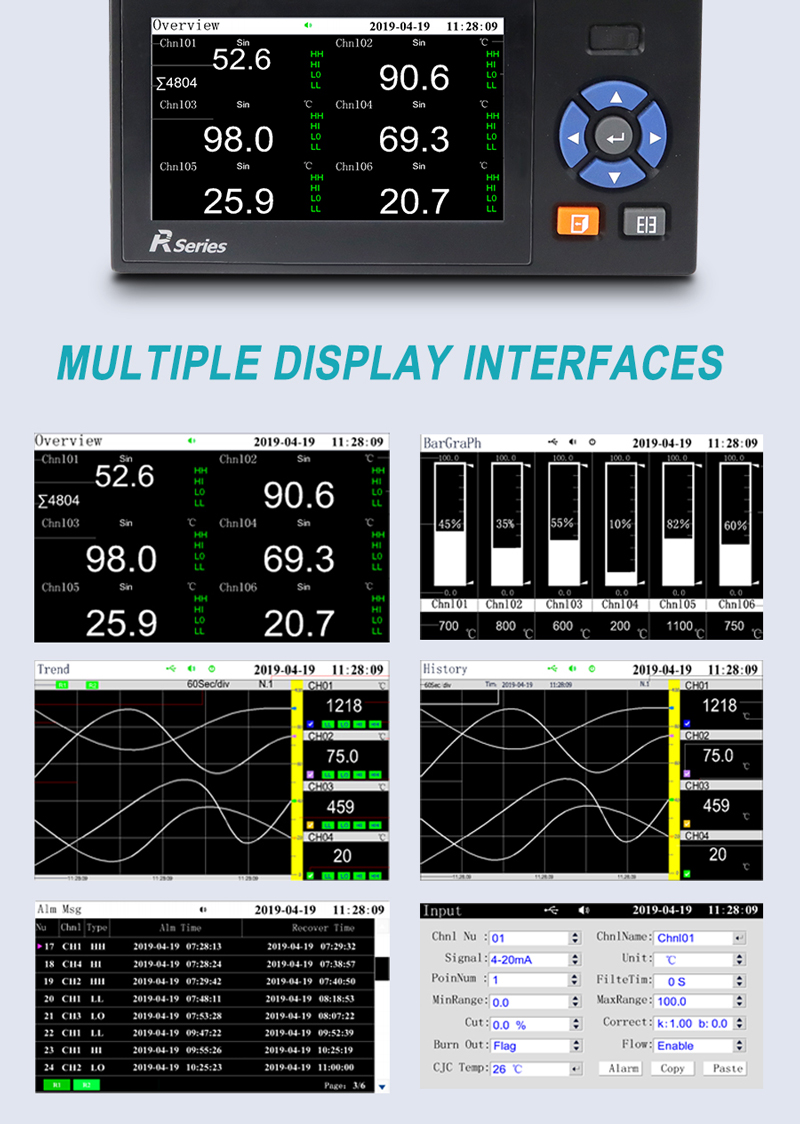

Gt65r Data Logger for Instrumentation Process

Kiểm tra sản xuất
