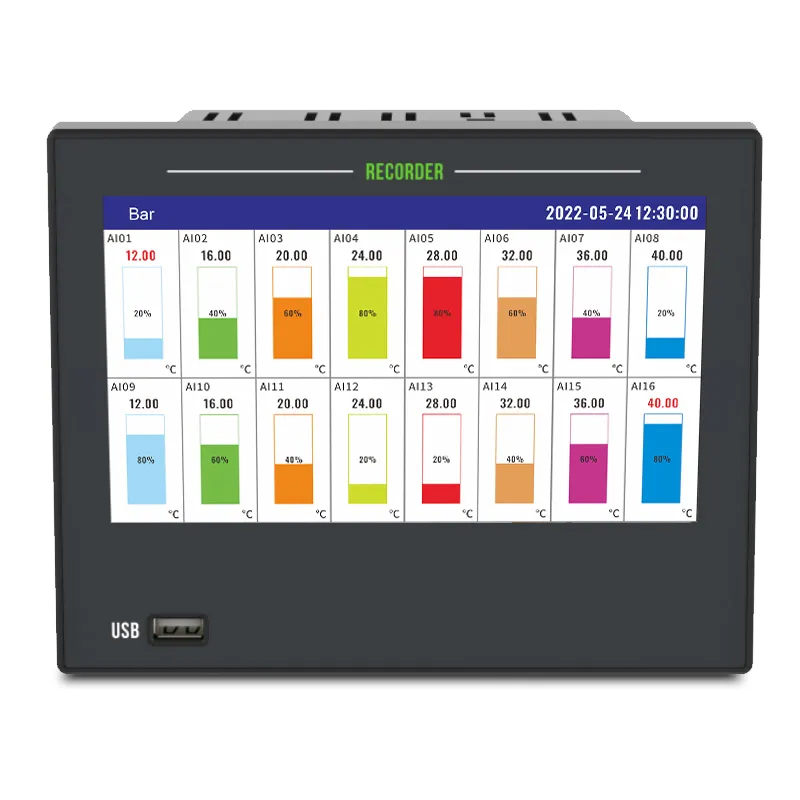

Máy ghi dữ liệu gt72r

Máy ghi âm không giấy màn hình cảm ứng gt72r Có bảng điều khiển cảm ứng màu 7 inch, lên đến 32 kênh tín hiệu phổ thông riêng biệt, máy in micro tùy chọn, giao tiếp Kép Ethernet & RS485 và xuất dữ liệu lịch sử bằng một cú nhấp chuột USB.

Các tính năng của máy ghi dữ liệu gt72r

Màn hình LCD cảm ứng màu 7 inch 800 × 480, hệ thống đa ngôn ngữ bao gồm giao diện Tiếng Nga để sử dụng ở nước ngoài
tối đa 32 kênh đầu vào phổ thông cách ly hoàn toàn, Tương thích với TC, RTD, 4-20mA, tín hiệu điện áp & Tần số

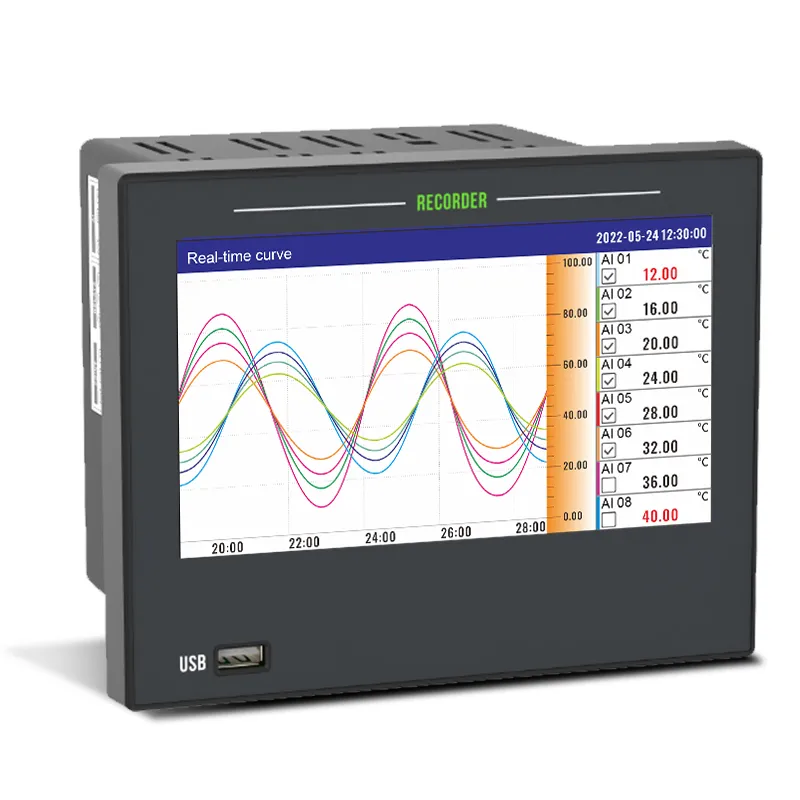

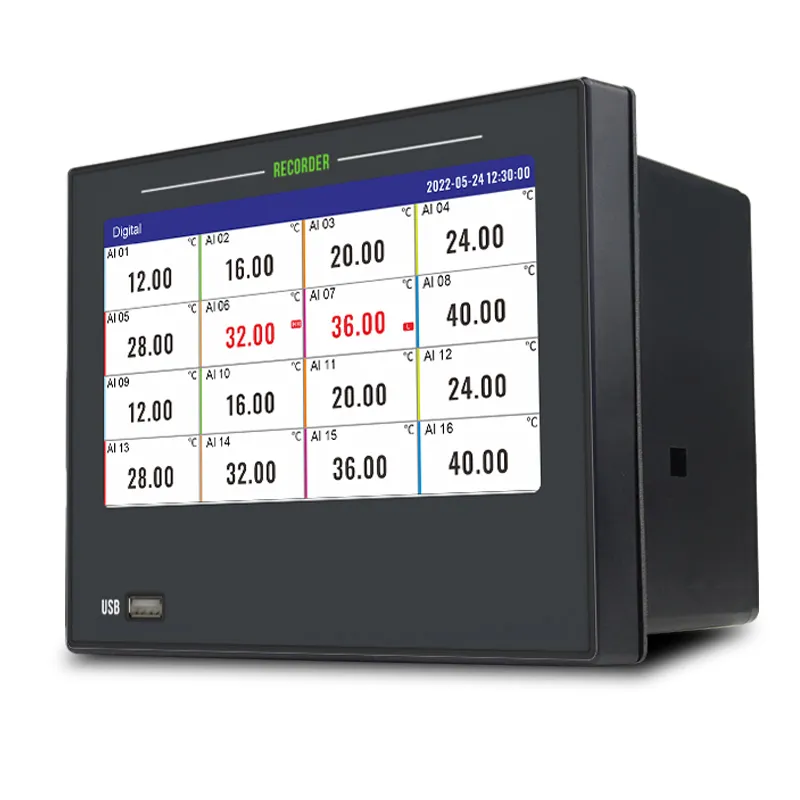

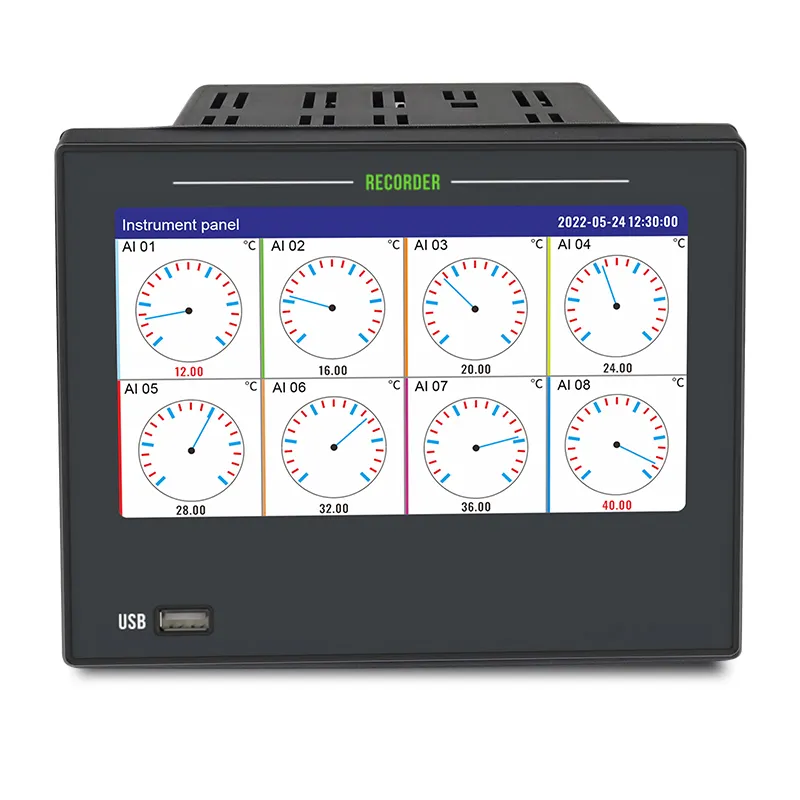

Bốn chế độ hiển thị: bảng kỹ thuật số, biểu đồ Thanh, bảng điều khiển, đường cong xu hướng thời gian thực & Lịch Sử
Máy in siêu nhỏ bên ngoài tùy chọn, Hỗ trợ thời gian tự động & đường cong chọn lọc thủ công/in dữ liệu

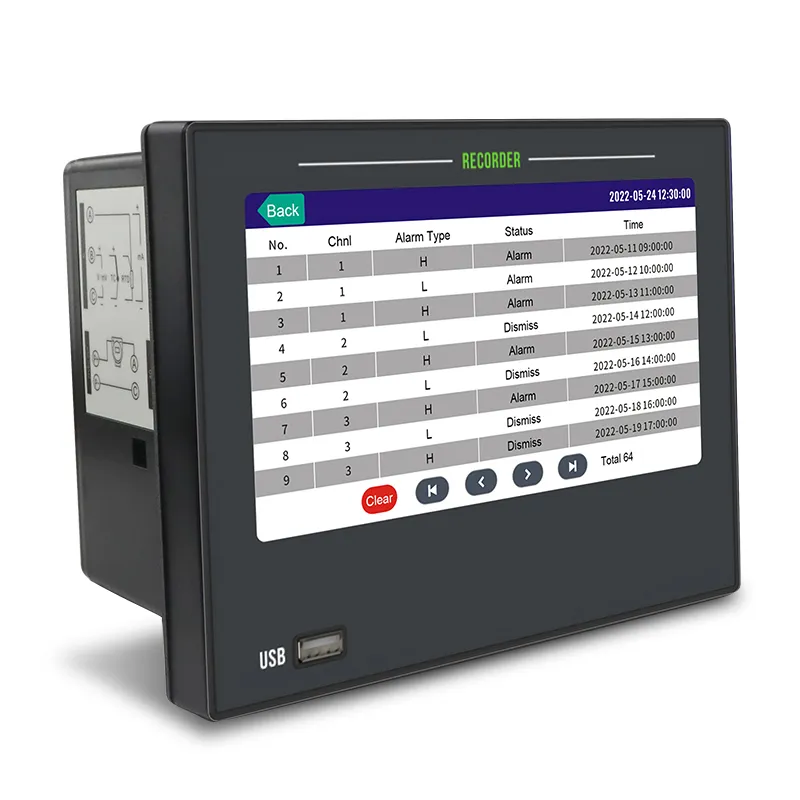

Bộ nhớ lớn 64MB, tiết kiệm 900,000 hồ sơ 256 Nhật Ký báo động/Tắt nguồn/vận hành
tùy chọn đầu ra phong phú: lên đến 16 báo động Rơle, truyền lại 4-20mA 8 kênh, bộ nguồn cảm biến 24VDC kép
Giao tiếp ba: RS485 modbus rtu, RJ45 modbus TCP, đĩa flash USB xuất dữ liệu ngoại tuyến
Xử lý tín hiệu hoàn chỉnh: Lọc quán tính, Hiệu chỉnh k/B tuyến tính, chức năng tích lũy dòng chảy
tiêu chuẩn cắt bỏ Bảng điều khiển 138 × 138mm, nguồn điện rộng AC/DC kép cho tủ công nghiệp
phần mềm PC quản lý dữ liệu độc lập để phân tích các đường cong và hồ sơ Lịch Sử Đã xuất khẩu

Thông số kỹ thuật của Máy ghi dữ liệu gt72r

Trọng lượng đầu ghi

Kích thước Máy ghi âm	Bảng điều khiển 187147mm, độ sâu 145mm, lỗ lắp 138138mm
Màn hình hiển thị	LCD cảm ứng màu 7 inch, độ phân giải 800*480
kênh đo *	tối đa. Đầu vào analog đa năng 24 kênh, có thể mở rộng tới 32 kênh (cần tùy chỉnh tín hiệu tần số)
Độ chính xác đo	0.2% F.S.
Thời gian lấy mẫu	1 giây
Rơle báo động *	Rơle thường mở 16 kênh, 250VAC 3A, 30VDC 3A (tải điện trở)
đầu ra truyền *	tối đa. Đầu ra truyền dẫn 4-20mA 8 kênh, tải ≤ 750Ω, độ chính xác 0.2%
24VDC phân phối điện	24VDC phân phối điện 2 kênh 24VDC ± 10%, tổng dòng điện đầu ra ≤ 120mA
Giao tiếp RS485	Giao diện truyền thông RS485 1 kênh, giao thức modbus rtu tiêu chuẩn
Giao tiếp Ethernet *	Giao diện truyền thông Ethernet 1 kênh, giao thức modbus TCP tiêu chuẩn (3 kết nối)
thu nhận RS485 *	Giao diện thu nhận RS485 1 kênh, giao thức modbus rtu tiêu chuẩn
Giao diện USB	USB2.0, Hỗ trợ ổ USB Flash dung lượng lớn 32G
Giao diện máy in siêu nhỏ *	Giao diện máy in siêu nhỏ tll
Nguồn điện	AC 100-240VAC 50Hz/DC 24VDC ± 10% (bảo vệ kết nối ngược), công suất ≤ 20W
Thời gian khởi động	30 phút sau khi bật nguồn
môi trường làm việc	Nhiệt độ: -10 ~ 60 ° C, độ ẩm: 0 ~ 85% RH (không ngưng tụ)
EMC chống nhiễu	Nhóm cung cấp điện xung 2000V, xung nhóm tín hiệu 1000V
Chống tĩnh điện ESD	xả tiếp xúc 4000V, xả khí 8000V
Điện áp chịu được	Nguồn điện AC220V: 1500V giữa thiết bị đầu cuối và mặt đất; nguồn điện DC24V: 500V giữa thiết bị đầu cuối và mặt đất; 1000V giữa các cực cách ly
Điện trở cách điện	Nguồn điện AC220V: Điện áp thử nghiệm DC 500V, 20MΩ; nguồn điện DC24V: Điện áp thử nghiệm DC 100V, 5MΩ
Khoảng thời gian ghi	1 giây, 2 giây, 5 giây, 10 giây, 15 giây, 30 giây, 1 phút, 2 phút, 5 phút, 10 phút, 30 phút, 1 giờ
Bộ nhớ dữ liệu	Bộ nhớ 64MB, 900,000 (900K) bản ghi
Thời lượng ghi	32 kênh, khoảng thời gian ghi 1 giây, ghi 10 ngày, lưu trữ ghi đè theo chu kỳ động
các bản ghi khác	Danh sách báo động, bản ghi mất điện, nhật ký hoạt động, mỗi bản ghi 256 mục, Lưu trữ ghi đè theo chu kỳ
phương pháp lắp đặt	gắn bảng điều khiển, trong nhà, mức bảo vệ IP65
	<1100> 162G

<> <>

Sơ Đồ Bộ ghi dữ liệu gt72r

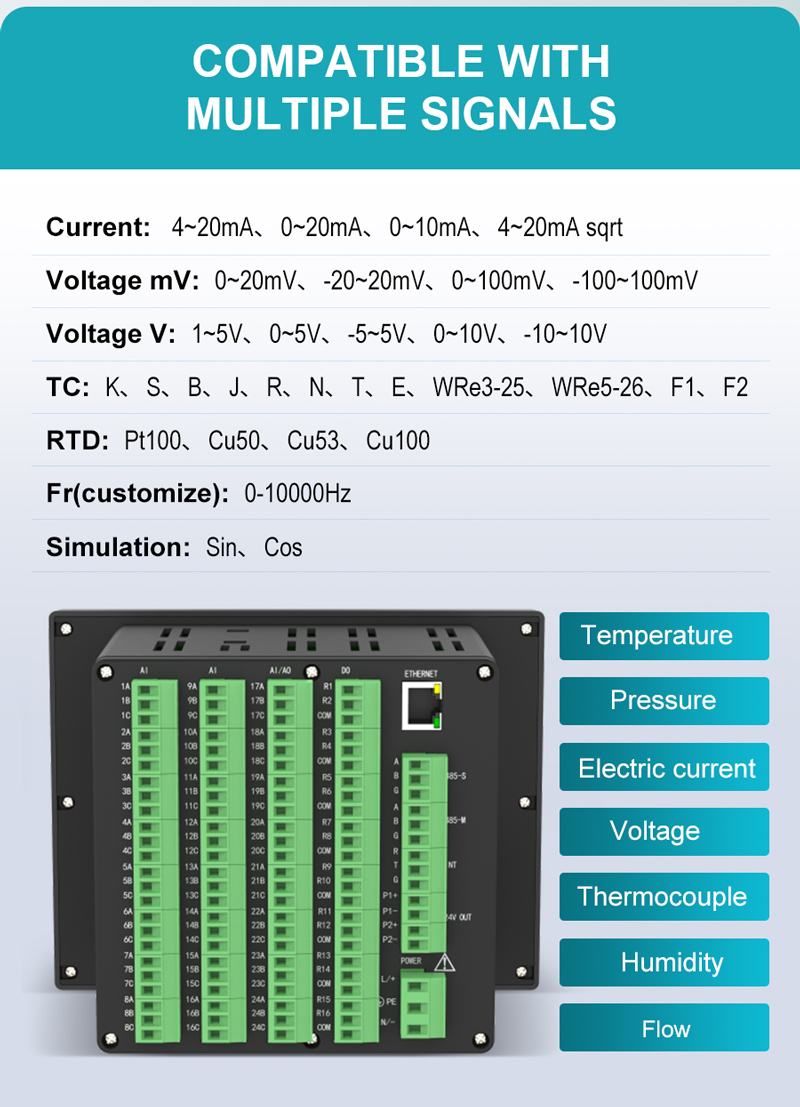

GT72R Data Logger for Process Instrumentation Dynamics and Control

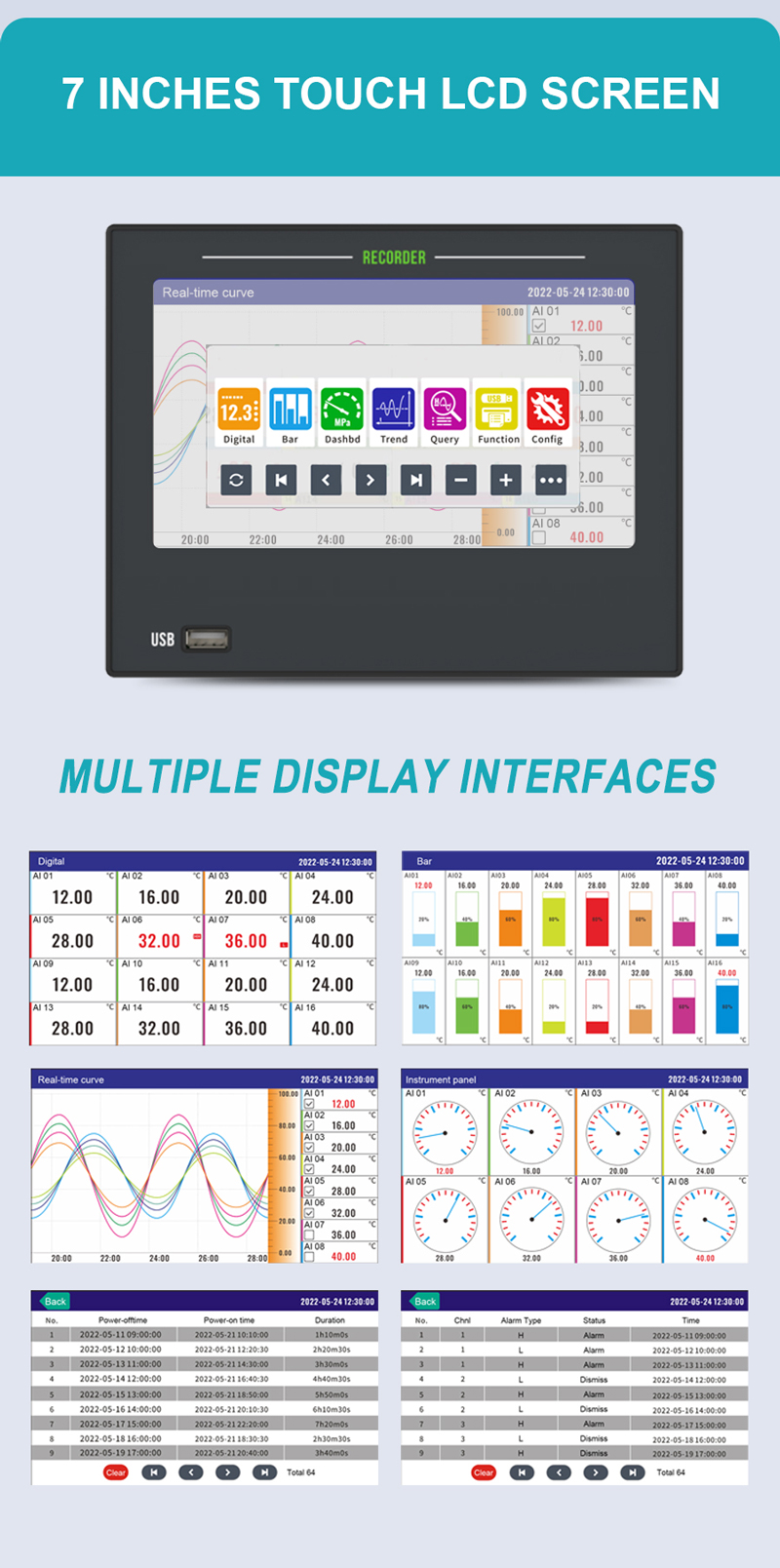

GT72R Data Logger for Process Instrumentation and Engineers
