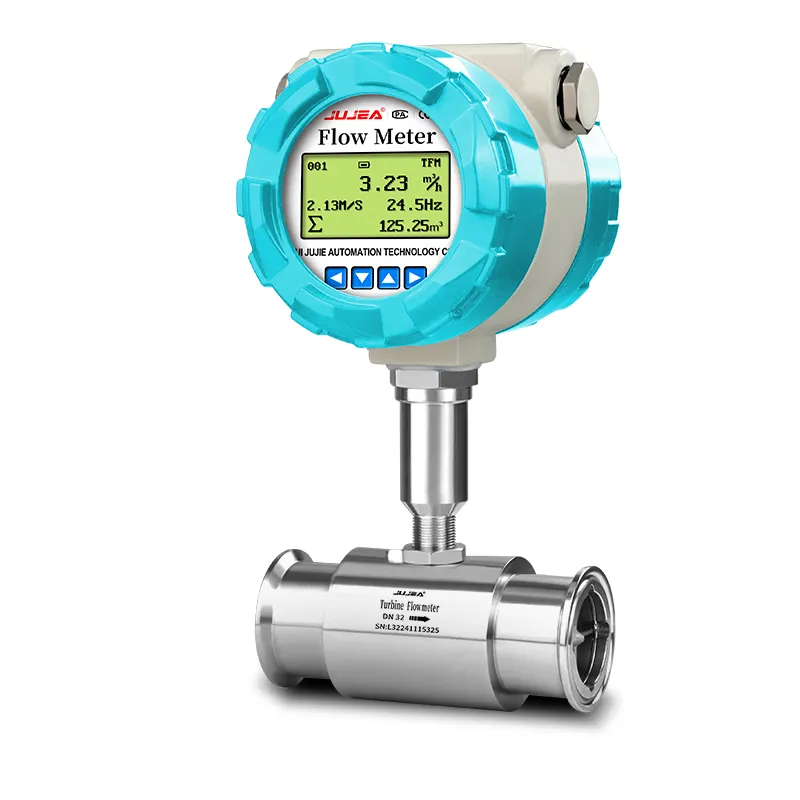

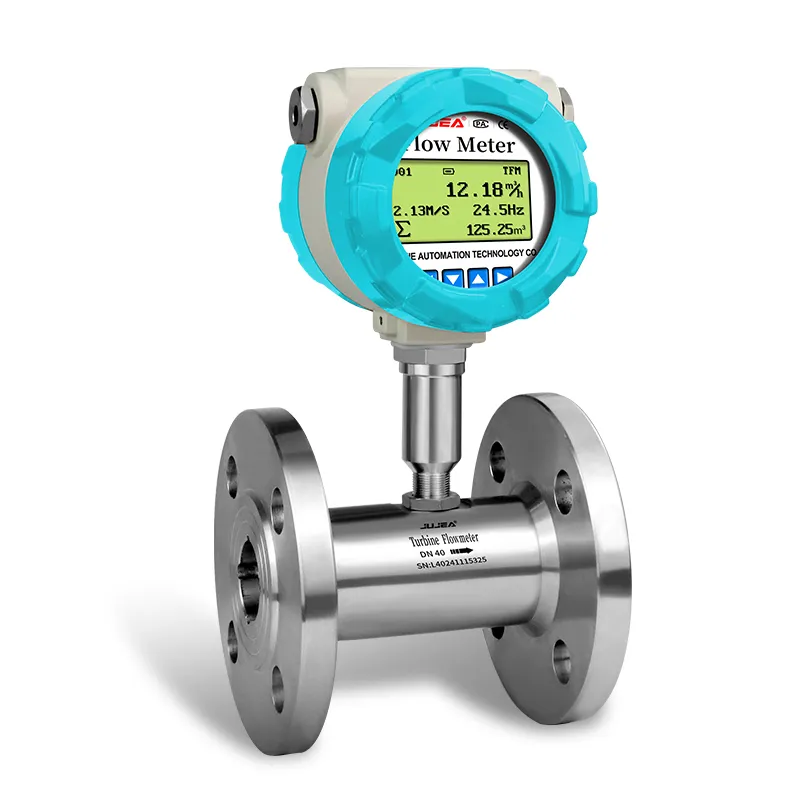

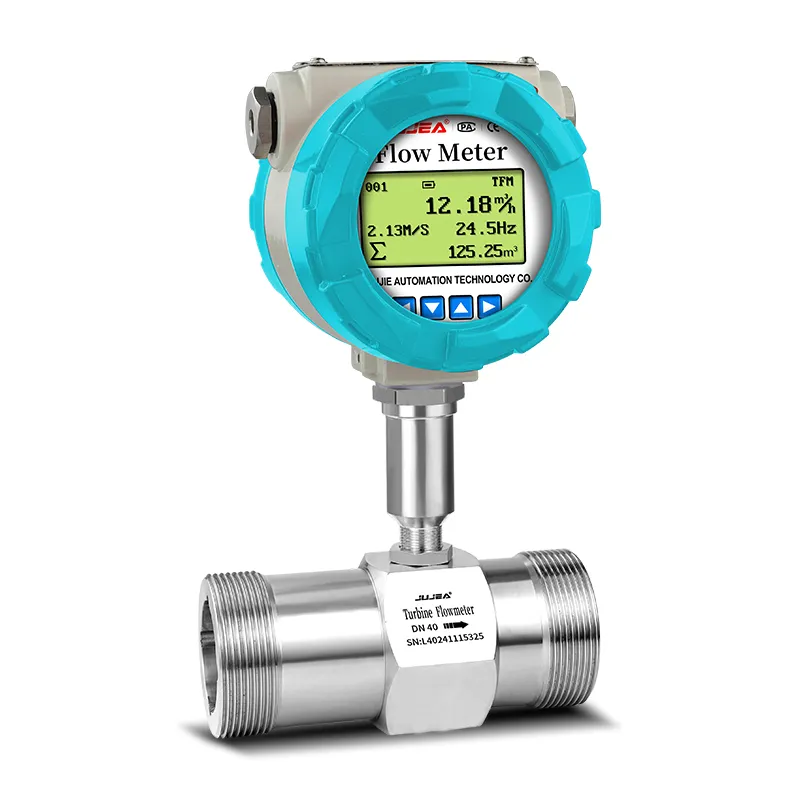

Đồng hồ đo lưu lượng tuabin lỏng

Lưu lượng kế tuabin dòng gtlwgy có độ chính xác cao sử dụng công nghệ cân bằng mô-men xoắn để mang lại độ chính xác ± 0.5%, khả năng lặp lại tuyệt vời và phản ứng nhanh. Với thiết kế chắc chắn, nhẹ với độ bảo trì thấp, nó tích hợp liền mạch qua các modbus 4-20mA, pulse, 0-10V, 0-5V hoặc RS485. Đối với các môi trường đòi hỏi khắt khe, các tùy chọn tùy chỉnh bao gồm chứng nhận chống cháy nổ exdiict6 GB, khả năng chịu nhiệt độ cao lên đến 180 ° C, Mức bảo vệ IP68 và các mẫu PTFE chống ăn mòn.

Tính năng của đồng hồ đo lưu lượng tuabin lỏng

Độ chính xác cao: Mang lại độ chính xác lên tới ± 0.5% với khả năng lặp lại tuyệt vời.
phản hồi nhanh: chụp thay đổi dòng chảy thoáng qua ngay lập tức, lý tưởng cho việc định lượng.
tỷ lệ quay xuống rộng: thực hiện đáng tin cậy trên các phạm vi dòng chảy rộng với mức giảm áp suất thấp.
Nhỏ gọn & chắc chắn: Thiết kế gọn nhẹ với vỏ bằng thép không gỉ bền bỉ để dễ dàng lắp đặt.
Tích hợp thông minh : Hỗ trợ đầu ra đa tín hiệu bao gồm 4-20mA, Xung và RS485 modbus.
sẵn sàng cho môi trường khắc nghiệt: tùy chọn chống cháy nổ exdiict6 GB và nhiệt độ cao 180 ° C và chống nước IP68 cho các quy trình đòi hỏi khắt khe.

Thông số kỹ thuật của đồng hồ đo lưu lượng tuabin lỏng

trung bình	không có tạp chất, độ nhớt thấp, không có chất lỏng ăn mòn mạnh
tiêu chuẩn	Cảm biến lưu lượng tuabin (JB/T9246-2016)
Quy trình	Đồng hồ đo lưu lượng tuabin (JJG1037-2008)
Kích thước và kết nối thiết bị	Mặt bích	DN15-DN200
	Có ren	DN4-DN65
	kẹp	DN4-DN100
tiêu chuẩn	HG20592-2009
Khác-quốc tế	din, ANSI, JS
khác-Tiêu chuẩn công nghiệp hóa chất trong nước	, tiêu chuẩn máy móc
ren	Chỉ định	ren ống Anh (ren ngoài)
ren	Các sản phẩm khác	ren trong, ren hình cầu, ren NPT, vv
Độ lặp lại chính xác	Độ chính xác	1.0 cấp, 0.5 cấp, 0.2 cấp (Cần phải tùy chỉnh)
Độ lặp lại chính xác	Độ lặp lại	≤ 0.33%, ≤ 0.16%, ≤ 0.067%
tỷ lệ phạm vi	1:6; 1:10; 1:20
hiệu chuẩn	điều kiện hiệu chuẩn	hiệu chuẩn lưu lượng chất lỏng tiêu chuẩn phương pháp khối lượng tĩnh hiệu chuẩn lưu lượng chất lỏng nhiệt độ môi trường 20 ℃ độ ẩm môi trường xung quanh 65%
sử dụng	nhiệt độ trung bình	cấu hình tiêu chuẩn-20 ℃ ~ 100 ℃ t1 (loại chung, tùy chỉnh) -20 ℃ ~ 120 ℃ T2 (loại nhiệt độ cao, tùy chỉnh) -20 ℃ ~ 150 ℃ T3 (loại nhiệt độ cao, tùy chỉnh) -20 ℃ ~ 180 ℃
	nhiệt độ	-20 ℃ ~ 60 ℃
	Độ ẩm	5% ~ 90%
	áp suất	86kpa ~ 106kpa
Chức năng đầu ra	tín hiệu	tín hiệu xung, Tín hiệu 4-20mA
Chức năng đầu ra	Đầu ra	Truyền thông RS485, giao thức Hart
Nguồn điện	Nguồn ngoài	+ 24VDC, phù hợp với đầu ra 4-20mA, đầu ra xung, RS485, vv
Nguồn điện	Nguồn điện bên trong	1 bộ pin lithium 3.6V 19ah
<> Giao diện tín hiệu	Loại N	Đầu nối hissman din43650 hoặc phích cắm hàng không cx165p
<> Giao diện tín hiệu	toàn dải	khóa kim loại chống thấm nước ren trong m20 × 1.5
chống cháy nổ	cấp chống cháy nổ exdⅱc t6 gb
Bảo vệ	cấp bảo vệ IP65

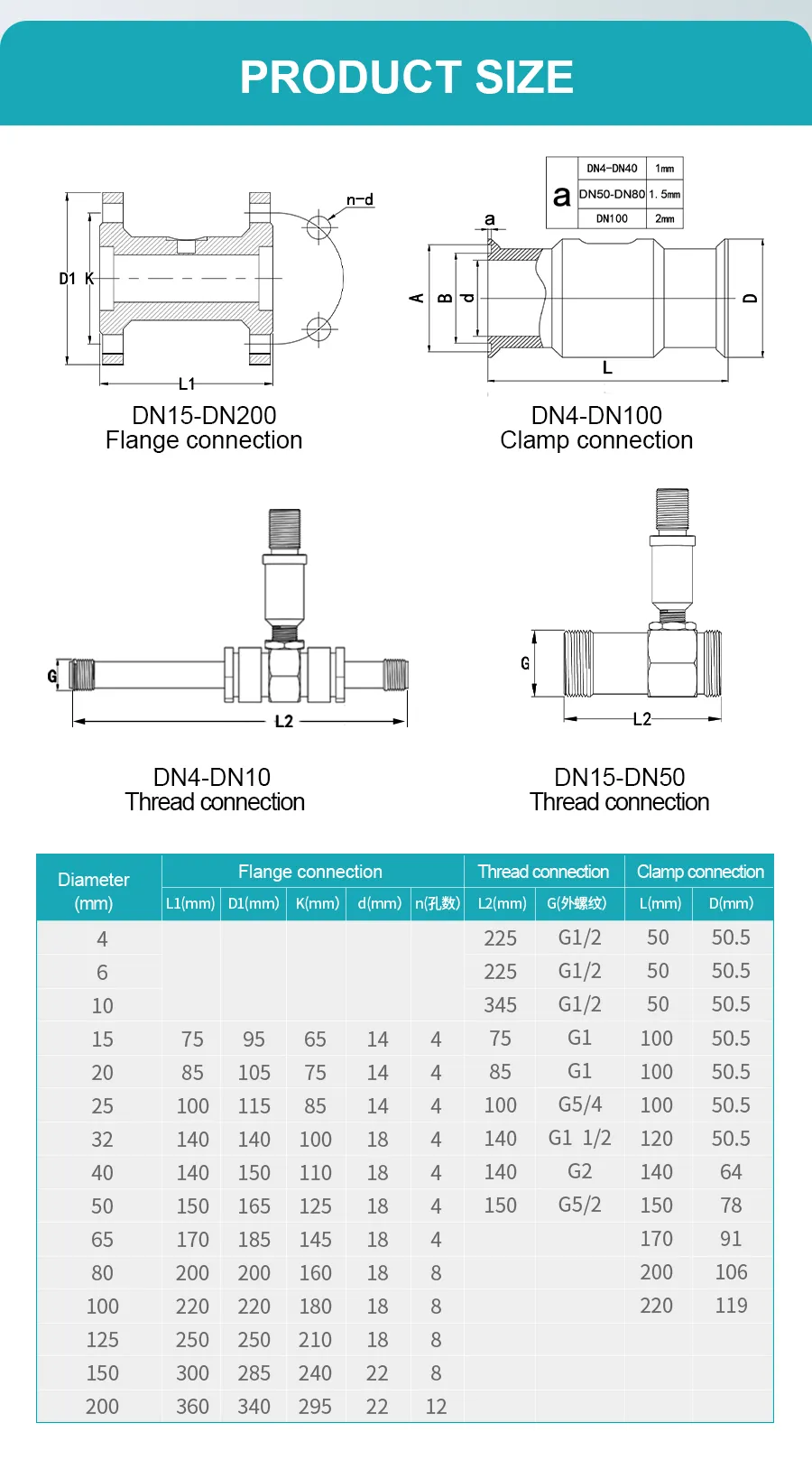

Sơ Đồ Đồng hồ đo lưu lượng tuabin lỏng

product size

Kiểm tra sản xuất
