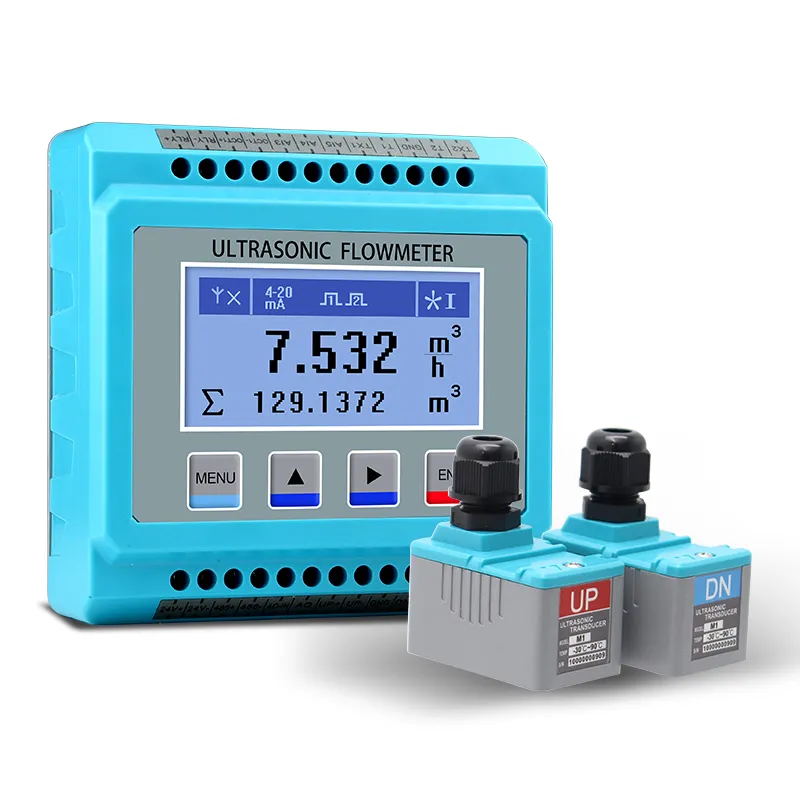

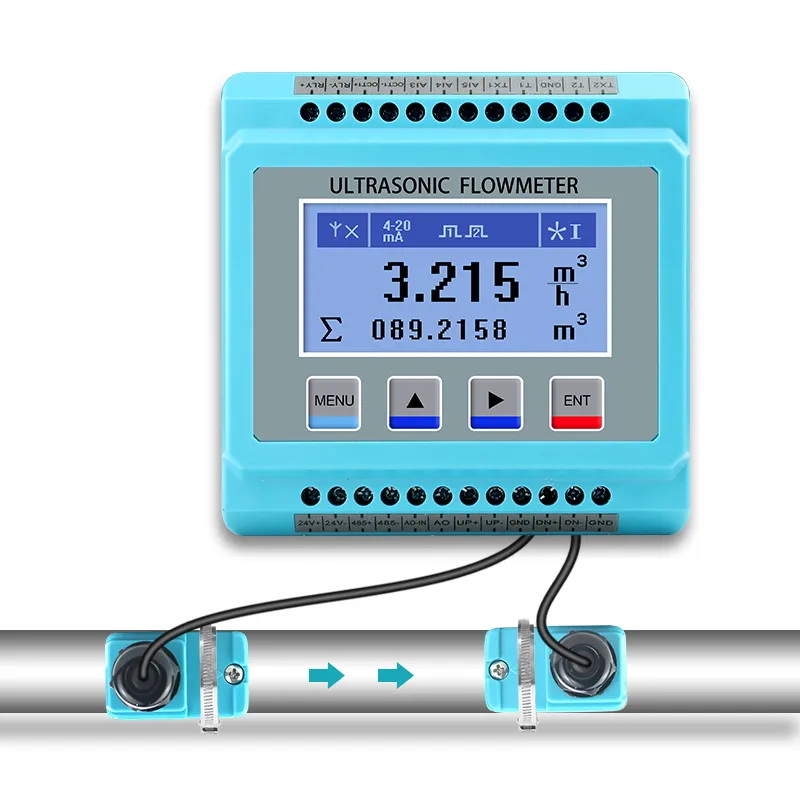

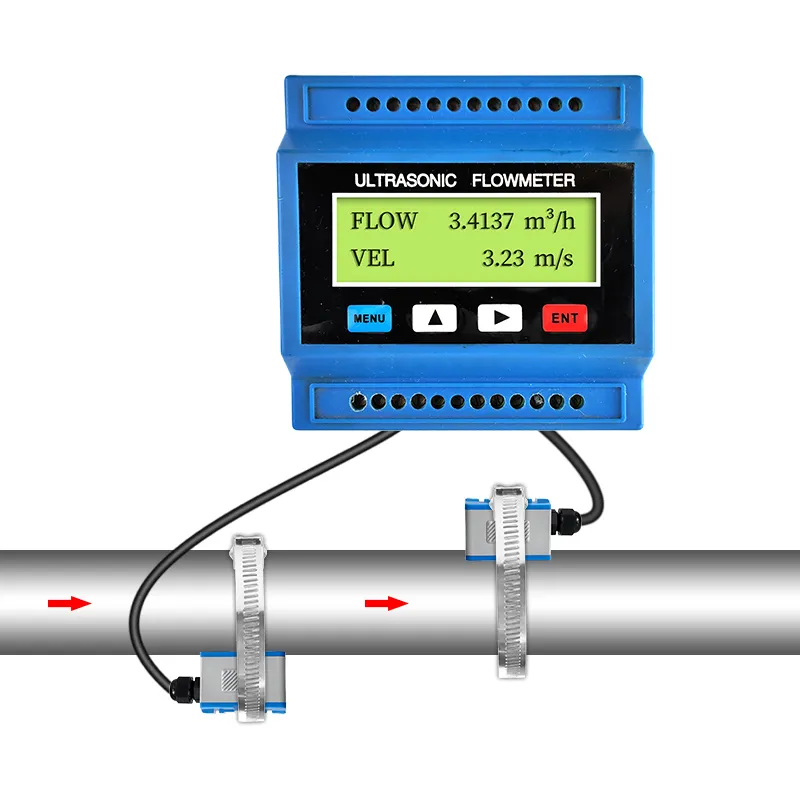

Máy đo lưu lượng siêu âm mô-đun

Đồng hồ đo lưu lượng siêu âm mô-đun có thiết kế thanh ray DIN nhỏ gọn để gắn tủ. Nhỏ hơn và tiết kiệm chi phí hơn so với loại treo tường, nó hỗ trợ nhiều đầu dò, tính toán lưu lượng và nhiệt, với 4-20mA và giao tiếp RS485 cách ly.

Các tính năng của đồng hồ đo lưu lượng siêu âm mô-đun

  • Cấu trúc mô đun ray DIN nhỏ gọn, tiết kiệm không gian tủ

  • kẹp vừa vặn, các loại đầu dò chèn và nội tuyến

  • Nhận ra lưu lượng chất lỏng và đo năng lượng nhiệt

  • Được trang bị Analog 4-20mA và đầu ra modbus RS485

  • hỗ trợ đo đa đường dẫn và hiệu chỉnh lưu lượng đa điểm

  • rộng đầu vào nguồn, lắp đặt dễ dàng bên trong tủ điều khiển


Thông số kỹ thuật của đồng hồ đo lưu lượng siêu âm mô-đun

Độ chính xác đo 1.5 Class
Độ lặp lại 0.2%
Vận tốc dòng chảy phạm vi 0.5 ~ 5 mét/giây
Nguyên tắc đo Nguyên tắc chênh lệch thời gian truyền siêu âm, hoạt động song song CPU kép, hoạt động dấu phẩy động 4 byte
Thời gian đo 500ms (2 lần mỗi giây)
Bộ nguồn hoạt động Cách ly DC8-36V hoặc AC85-264V
Đầu vào tín hiệu đầu vào Analog 4-20mA 3 kênh, có thể nhập áp suất, mức chất lỏng, nhiệt độ và các tín hiệu khác; Đầu dò điện trở bạch kim 2 kênh, 3 dây
1 kênh đầu ra RS485 cách ly chuẩn, 1 kênh đầu ra 4–20 mA hoặc 0–20 mA cách ly (tùy chọn chế độ chủ động/thụ động)
Đầu ra tín hiệuTùy chọn giao thức HART; Đầu ra OCT cách ly hai kênh
1 kênh giao tiếp nối tiếp hai chiều, giao diện phổ dụng cho thiết bị ngoại vi, kết nối với tín hiệu 4–20 mA, tín hiệu tần số, máy in nhiệt, thiết bị ghi dữ liệu, v.v.
Giao thức truyền thôngGiao thức Modbus RTU
Tiêu thụ điện năngDòng điện hoạt động 50mA (trong điều kiện không kết nối bàn phím và không có tiếng còi)
Cảm biếnDạng ngoài, dạng lắp chìm và dạng đoạn ống


sơ đồ máy đo lưu lượng siêu âm mô-đun

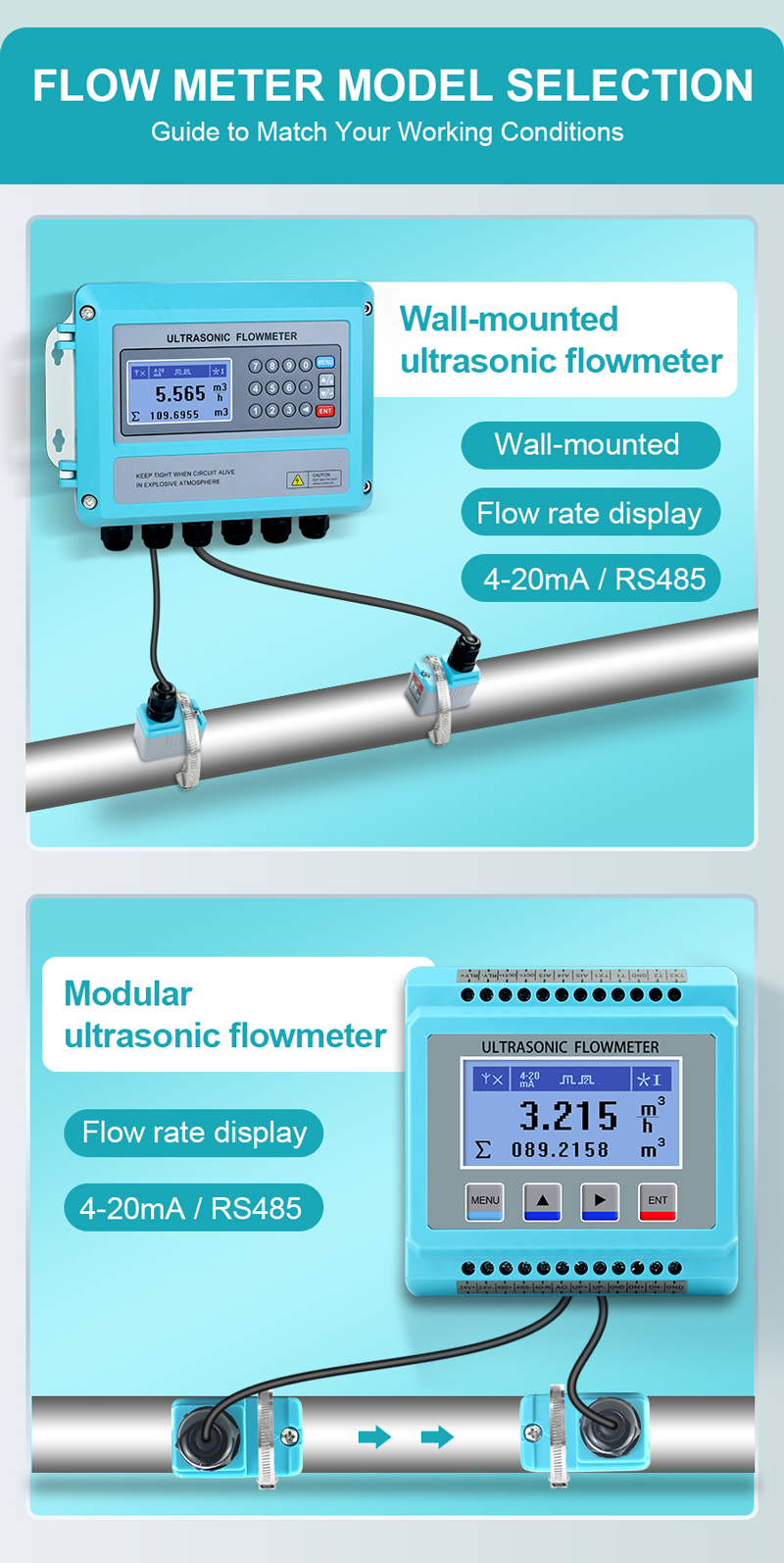

Modular Ultrasonic Flow Meter for Ultrasonic Level Sensor for Tanks

Modular Ultrasonic Flow Meter for Ultrasonic Level Sensor

Kiểm tra sản xuất
Máy đo lưu lượng siêu âm
