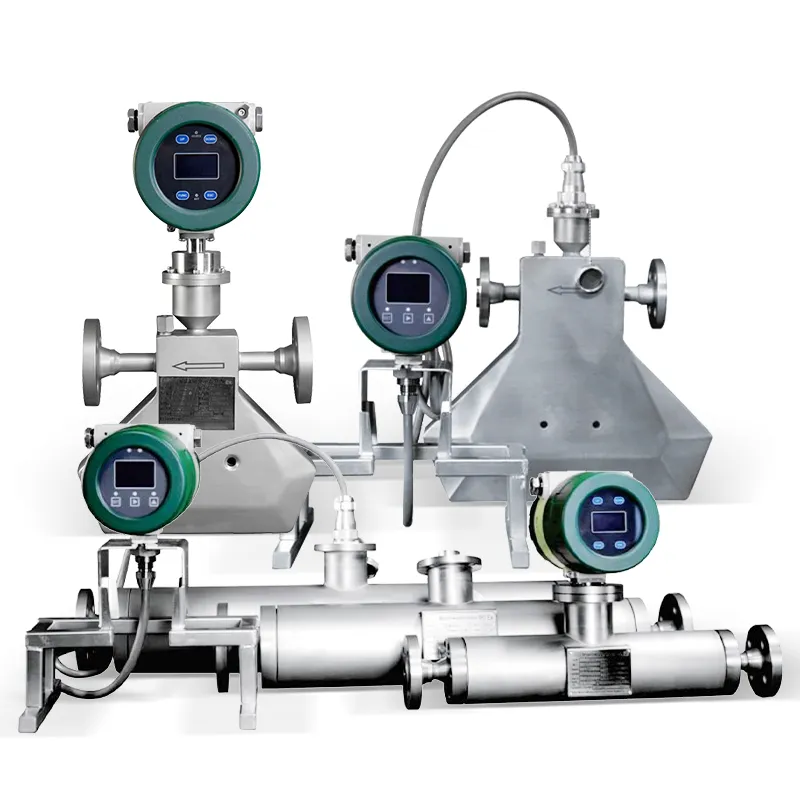

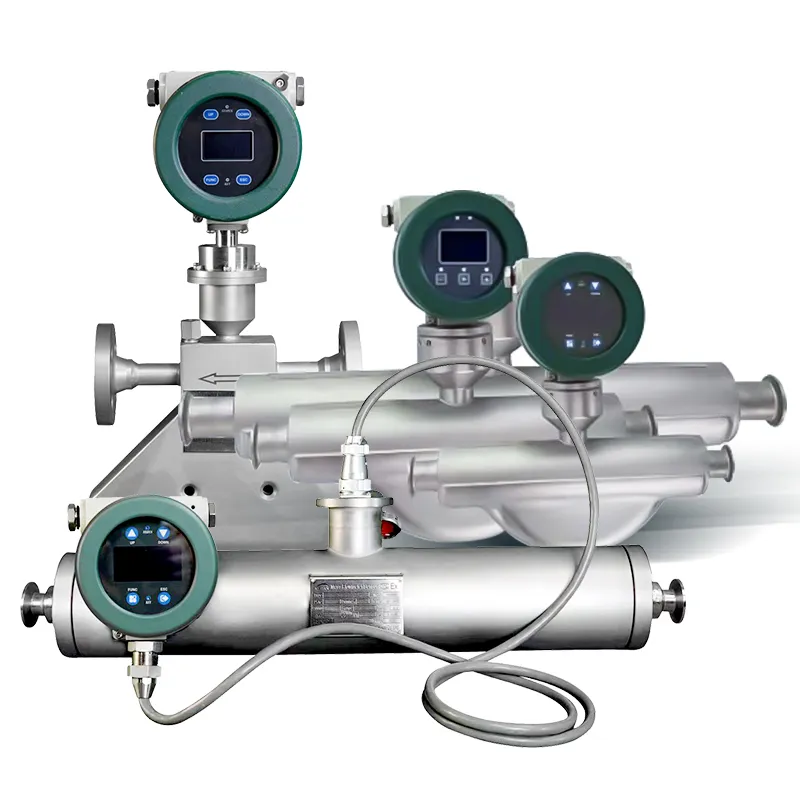

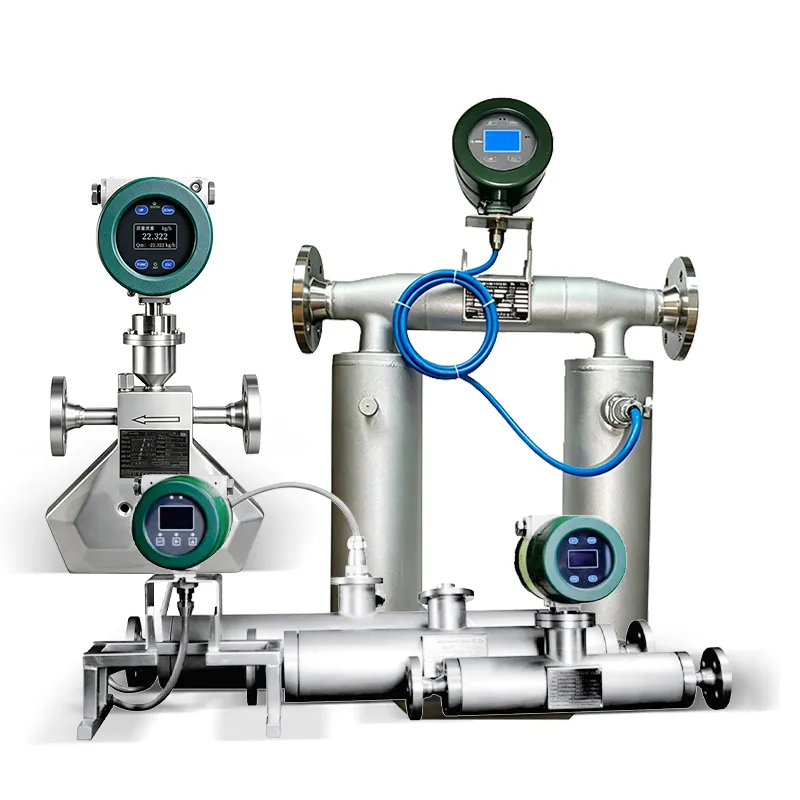

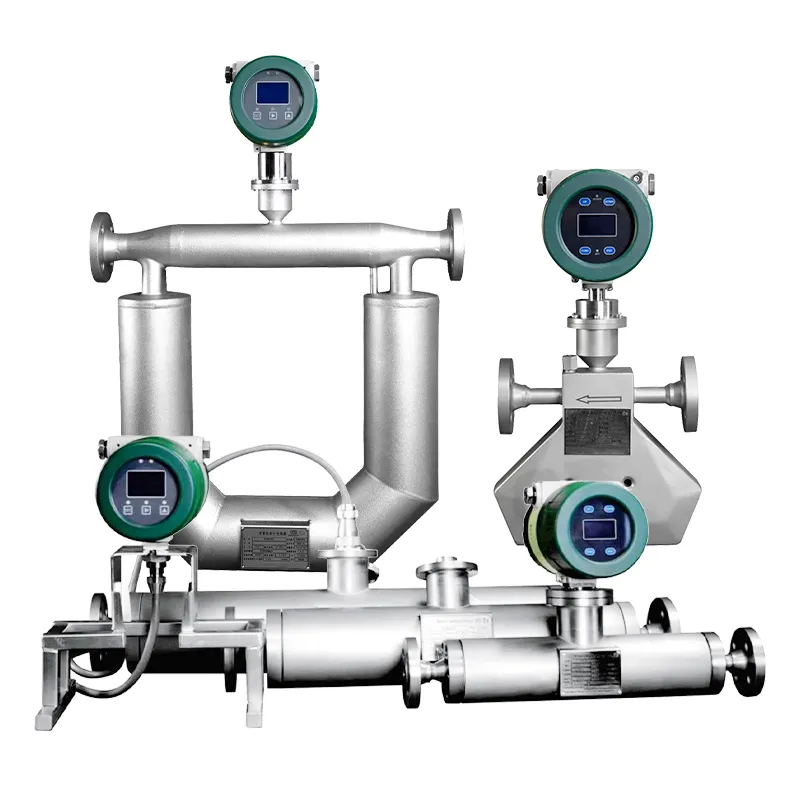

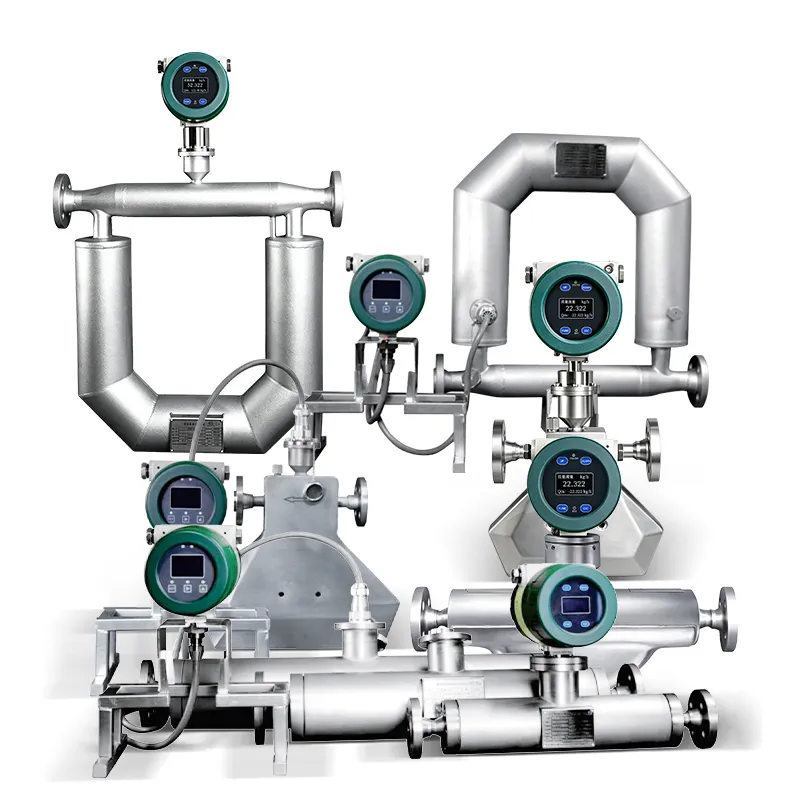

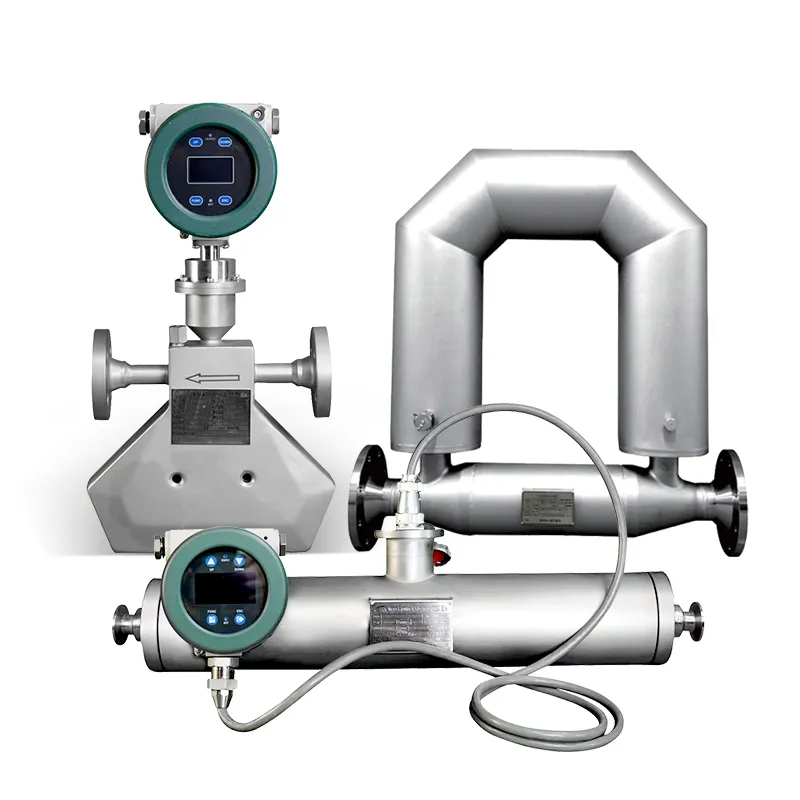

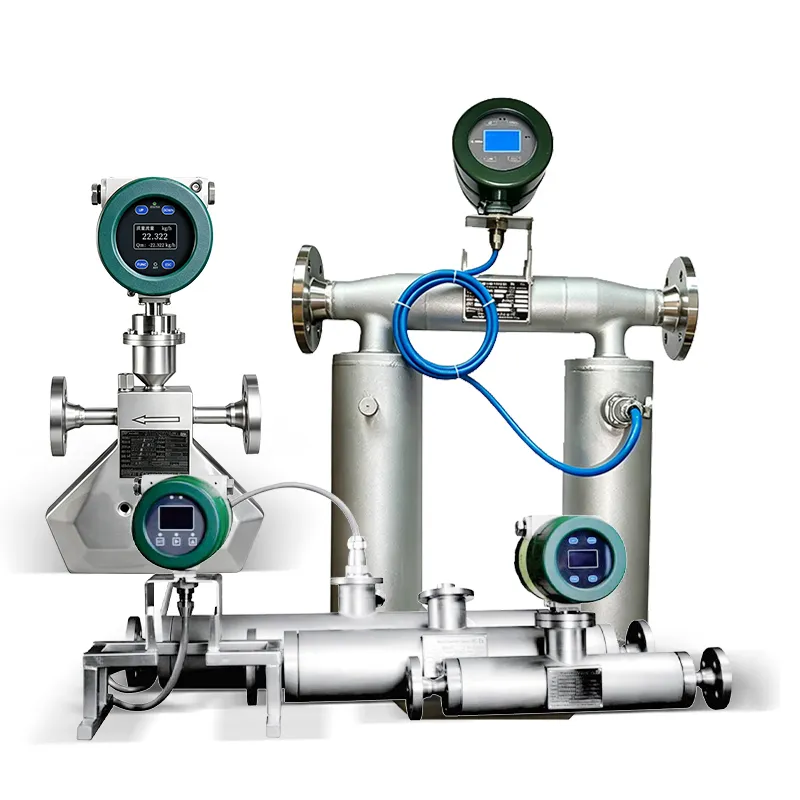

Đồng hồ đo lưu lượng coriolis ống thẳng

Máy đo lưu lượng coriolis ống thẳng Áp dụng thiết kế ống rung thẳng dựa trên nguyên tắc coriolis. Nó đo trực tiếp lưu lượng khối lượng, mật độ và nhiệt độ, với ống đo SS316L, phạm vi nhiệt độ rộng-200 ~ 300 ℃, độ chính xác cao và nhiều đầu ra tín hiệu ngành.

Các tính năng của đồng hồ đo lưu lượng coriolis ống thẳng

Thiết kế ống đơn thẳng, không có dư lượng trung bình bên trong, dễ dàng vệ sinh CIP
đo trực tiếp lưu lượng khối lượng, mật độ trung bình và nhiệt độ đồng thời
Độ chính xác đo cao lên đến ± 0.1%, độ lặp lại tuyệt vời
không yêu cầu đối với phần ống thẳng trước và sau, lắp đặt linh hoạt
Ống đo SS316L, áp dụng cho môi trường nhiệt độ thấp đến nhiệt độ cao (-200 ℃ ~ 300 ℃)
hiệu suất chống rung mạnh, đo ổn định dưới độ rung của đường ống
Nhiều tùy chọn kết nối: mặt bích, ren, kẹp ba vệ sinh
Hỗ trợ 4-20mA, tần số xung, tín hiệu modbus và Hart RS485
Tỷ lệ chuyển đổi rộng 10:1 ~ 20:1, phù hợp với bùn, dầu, hóa chất và chất lỏng đông lạnh
chống cháy nổ exd [IA] Ⅱ CT6, màn hình LCD cảm ứng tích hợp để xem dữ liệu tại chỗ
tổn thất áp suất thấp, cấu trúc đơn giản và chi phí bảo trì thấp

Thông số kỹ thuật của đồng hồ đo lưu lượng coriolis ống thẳng

Phạm vi đo tầm cỡ	DN3 ~ DN25
Độ chính xác đo lưu lượng	± 0.1 ~ 0.2%
Độ lặp lại	± 0.05 ~ 0.1%
Phạm vi đo mật độ	0.3 ~ 3G/m³
Độ chính xác đo	± 0.002g/m³
Phạm vi đo nhiệt độ	-200 ~ + 350 ° C
Độ chính xác đo	± 1 ° C
nhiệt độ môi trường hoạt động	-40 ~ 60 ° C
Vật liệu ống đo	SS316L, hastelloy C, Titanium
Vật liệu vỏ	SS304, SS316L
Áp suất làm việc	0 ~ 4.0mpa thông thường; áp suất cao 25 ~ 40mpa
Tiêu chuẩn chống cháy nổ	EX dB IIC t6 GB
Lớp bảo vệ	IP67
tín hiệu đầu ra	4 ~ 20mA; tín hiệu xung; RS485
Truyền thông	modbus; hart
Bộ nguồn	22 ~ 245V AC hoặc DC

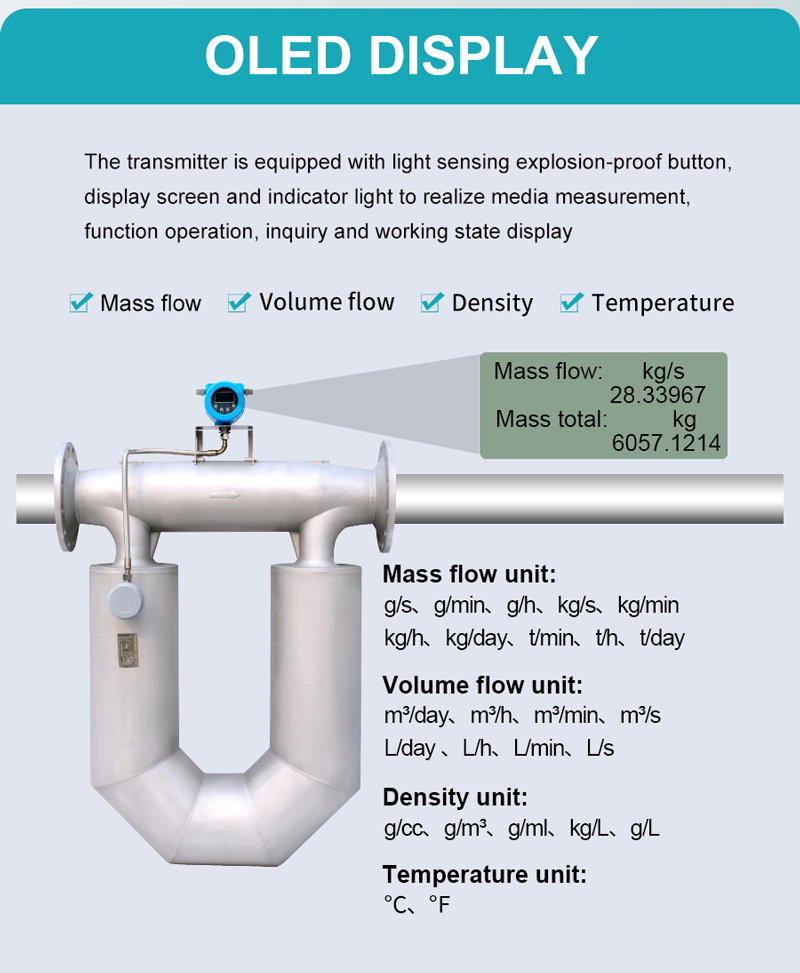

<> nội dung Màn hình LCD	Lưu lượng tức thời, lưu lượng tích lũy, nhiệt độ, mật độ, nồng độ, tích lũy dương và âm; với chức năng lưu dữ liệu khi tắt nguồn và khôi phục dữ liệu bị mất.
Tùy chọn	Bộ chuyển đổi dạng rời, bộ chuyển đổi tích hợp

Sơ Đồ Đồng hồ đo lưu lượng coriolis ống thẳng

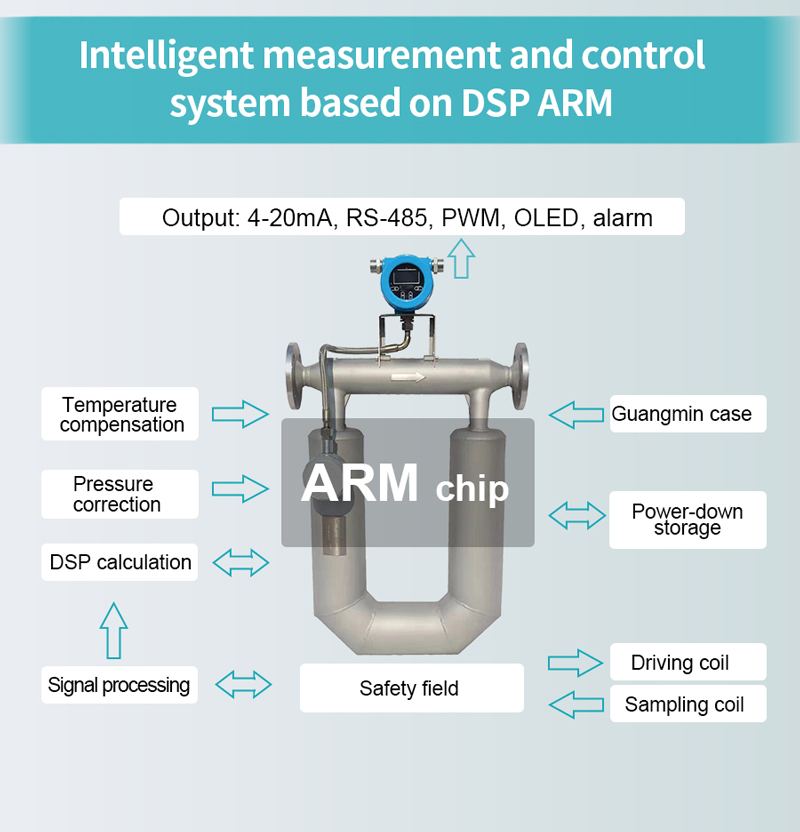

Straight Tube Coriolis Flow Meter for Water Level Meter

Straight Tube Coriolis Flow Meter for Water Level Measurer

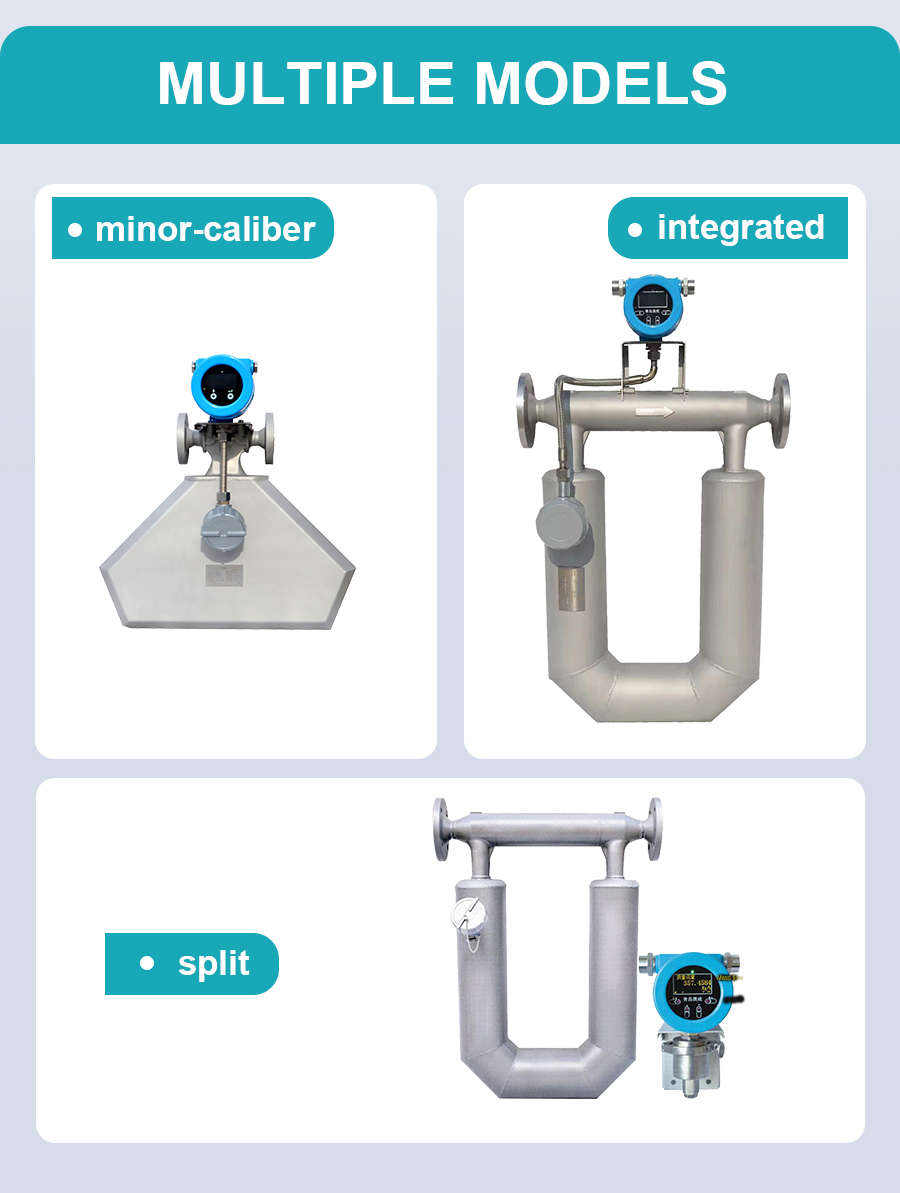

Straight Tube Coriolis Flow Meter for Water Level Instrument

Kiểm tra sản xuất
